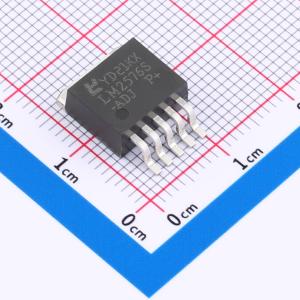

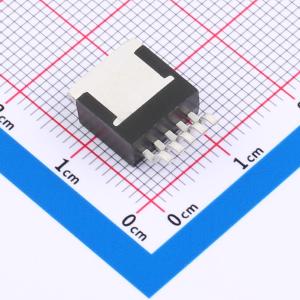

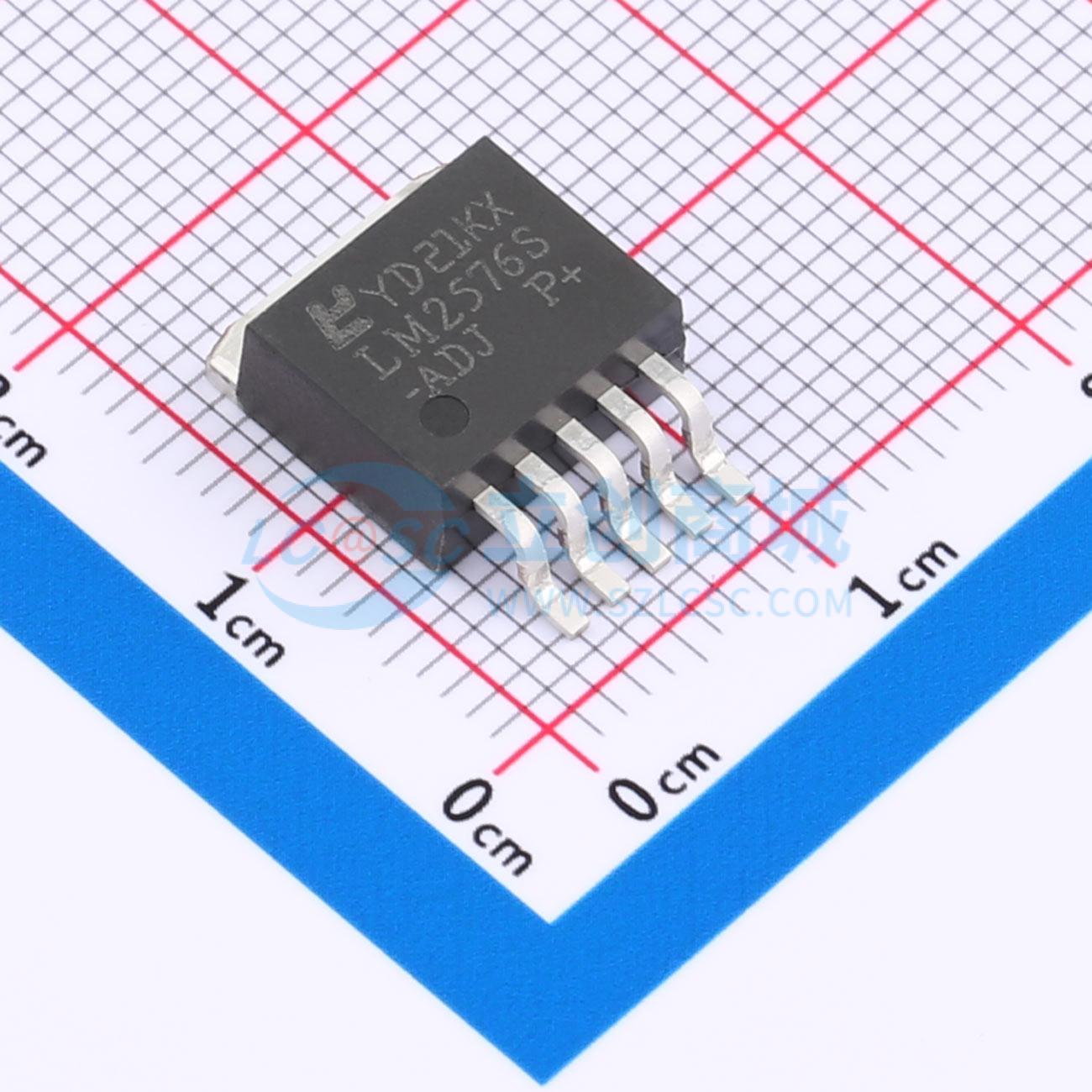

LM2576S-ADJ
3.0A DC/DC开关电源电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型：3.0A DC/DC降压型开关电源电路, 内含直流到直流变换器所要求的主要功能。该电路具备良好的线性调整率和负载调整率，带关断脚，保护功能完善，可靠性好。
- 品牌名称
- minos(迈诺斯)
- 商品型号
- LM2576S-ADJ
- 商品编号
- C2920853
- 商品封装
- TO-263-5
- 包装方式
- 管装
- 商品毛重
- 2.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.3V~40V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 53kHz | |
| 工作温度 | -25℃~+75℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2576S系列产品是一款3.0A DC/DC降压型开关电源电路，内含直流到直流变换器所要求的主要功能。该电路具备良好的线性调整率和负载调整率，带关断脚，保护功能完善，可靠性好。
商品特性
- 输入电压范围宽4.3V~40V
- 输出电压5V、12V、ADJ等
- 输出电流大（典型3A）
- 振荡频率为53kHz
- 需要外部元件少
- 高效率和低待机功耗
- 热关断和限流保护
- 封装外形TO263-5L
应用领域
- 车载充电器
- 其他电子设备
