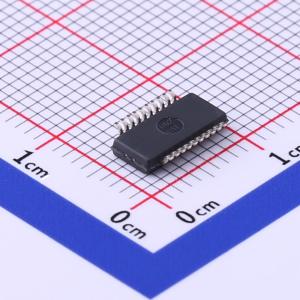

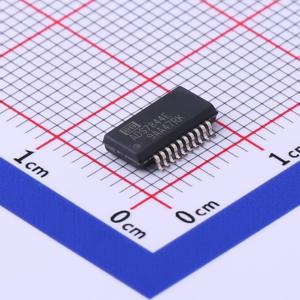

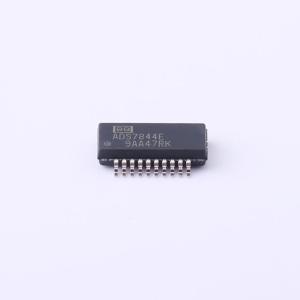

温馨提醒：图片仅供参考，商品以实物为准

ADS7844E/2K5G4

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8通道12位采样模数转换器，具有串行。适用于电池供电系统，如个人数字助理、便携式多通道数据记录器和测量设备。
品牌名称: TI(德州仪器)
商品型号: ADS7844E/2K5G4
商品编号: C31292
商品封装: SSOP-20-150mil
包装方式: 编带
商品毛重: 0.222克(g)

商品参数

商品概述

ADS7844是一款带有同步串行接口的8通道、12位采样模数转换器（ADC）。在200kHz吞吐量和+5V电源条件下，典型功耗为3mW。参考电压（VREF）可在100mV至VCC之间变化，相应的输入电压范围为0V至VREF。该器件具备关机模式，可将功耗降至1μW以下。ADS7844可确保在低至2.7V的电压下工作。低功耗、高速以及片上多路复用器使ADS7844非常适合用于电池供电系统，如个人数字助理、便携式多通道数据记录器和测量设备等。串行接口还为远程数据采集提供了低成本隔离方案。ADS7844有20引脚QSOP封装和与MAX147等效的20引脚SSOP封装两种形式，可确保在-40℃至+85℃的温度范围内正常工作。

商品特性

单电源：2.7V至5V
8通道单端或4通道差分输入
最高200kHz转换速率
最大±1 LSB积分非线性（INL）和微分非线性（DNL）
无丢码现象
72dB信纳比（SINAD）
串行接口
20引脚QSOP和20引脚SSOP封装
可替代MAX147

应用领域

数据采集
测试与测量
工业过程控制
个人数字助理
电池供电系统

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	200kHz
	通道数	8
	工作电压	2.7V~5V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	1LSB
	工作温度	-40℃~+85℃
