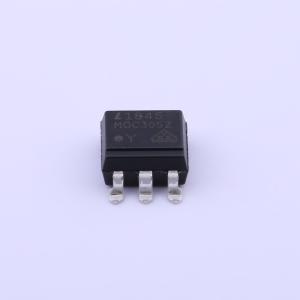

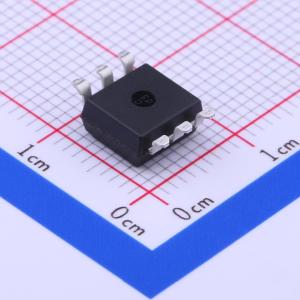

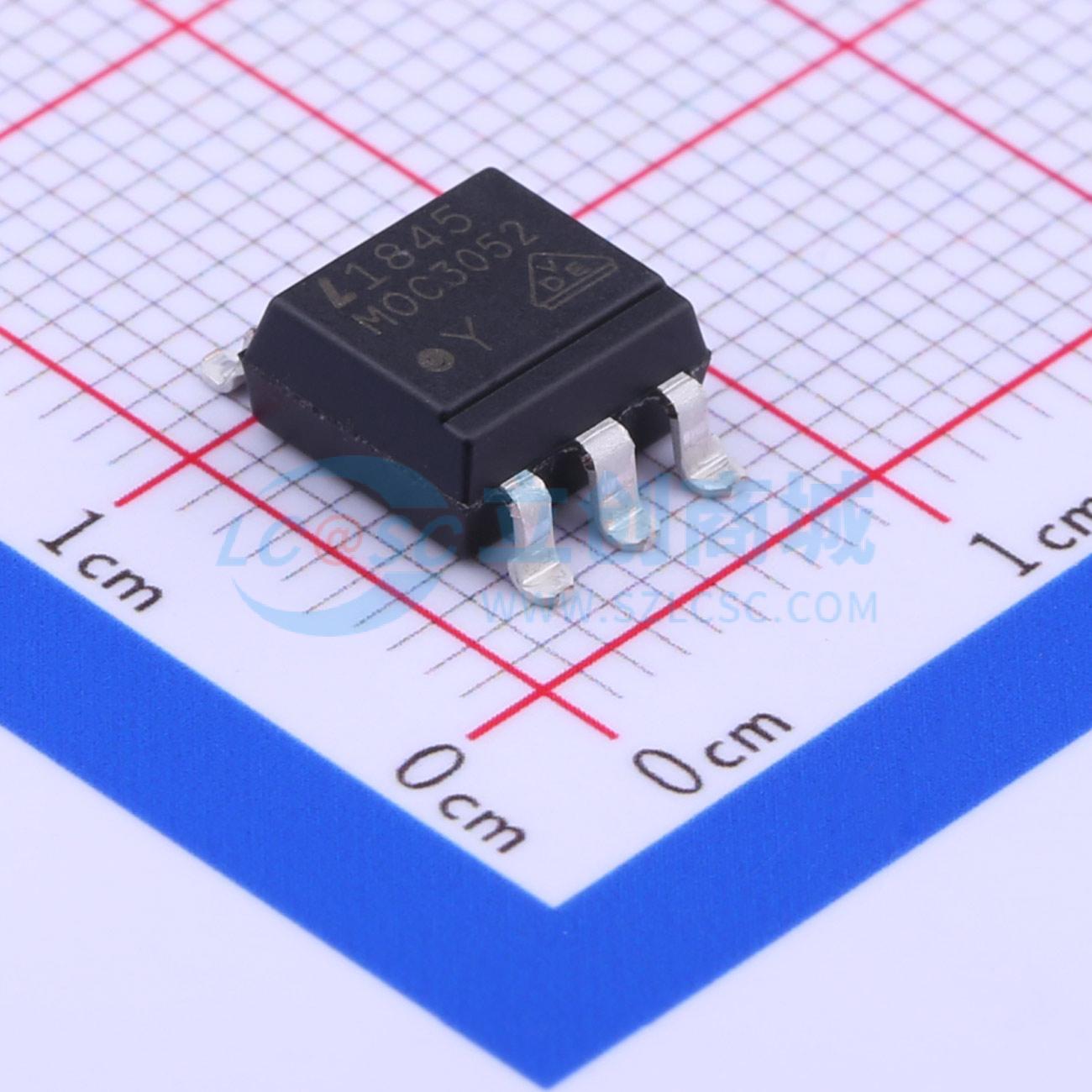

MOC3052S-V
双向可控硅 无过零电路 1通道
- 描述
- 特性：输入与输出之间的隔离电压 Viso:5000Vrms。6 引脚 DIP 光耦合器,三端双向可控硅驱动器输出。高重复峰值关态电压 VDRM:最小 600V。应用：AC 电机驱动器
- 品牌名称
- LITEON(光宝)
- 商品型号
- MOC3052S-V
- 商品编号
- C343984
- 商品封装
- SOP-6-2.54mm
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 无 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流(It(rms)) | - | |
| 隔离电压(Vrms) | 5kV | |
| 正向电流 | 50mA | |
| 负载电压 | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 耗散功率(Pd) | 330mW | |
| 端子数 | 6 | |
| 保持电流(Ih) | 0.2mA | |
| 浪涌电流 | 1A |
商品特性
- 隔离电压：输入和输出之间的隔离电压 Viso 为 5000Vrms
- 高重复峰值关态电压：VDRM 最小为 600V
- 高临界关态电压上升率：dV/dt 最小为 1000V/μs
- 多种封装形式：双列直插式封装（MOC3050、MOC3051、MOC3052、MOC3053）；宽引脚间距封装（MOC3050M、MOC3051M、MOC3052M、MOC3053M）；表面贴装封装（MOC3050S、MOC3051S、MOC3052S、MOC3053S）；卷带封装（MOC3050S - TA、MOC3051S - TA、MOC3052S - TA、MOC3053S - TA；MOC3050S - TA1、MOC3051S - TA1、MOC3052S - TA1、MOC3053S - TA1）
- 安全认证：UL 1577，认证号 E113898；CSA CASA，认证号 1020087(CA91533 - 1)；FIMK0 EN/IEC 60950 - 1，EN/IEC 60065，认证号 NCS/F1 24426 M3；VDE DIN EN60747 - 5 - 2，认证号 40915248；CQC GB4943.1 - 2011/GB8898 - 2011
- RoHS 合规：器件中使用的所有材料均符合欧盟 RoHS 指令（No.2002/95/EC）
- MSL 等级：1 级
应用领域
- AC 电机驱动器
- AC 电机启动器
- 电磁接触器
- 照明控制
- 螺线管/阀门控制
- 固态继电器
- 静态功率开关
- 温度控制
