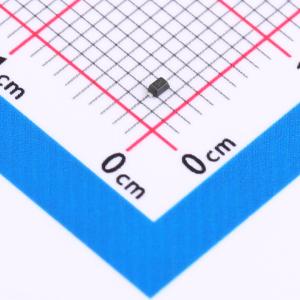

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z5.0T1G
单向ESD 5V截止 峰值脉冲电流：15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 静电TVS 普通信号
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- ESD5Z5.0T1G
- 商品编号
- C343989
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 250W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品特性
- 250瓦峰值脉冲功率（tp = 8/20微秒）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- IEC 61000 - 4 - 2标准：接触放电±30千伏，空气放电±30千伏
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）：40安（5/50纳秒）
- IEC 61000 - 4 - 5（雷击）：15安（8/20微秒）
应用领域
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 寻呼机外设
