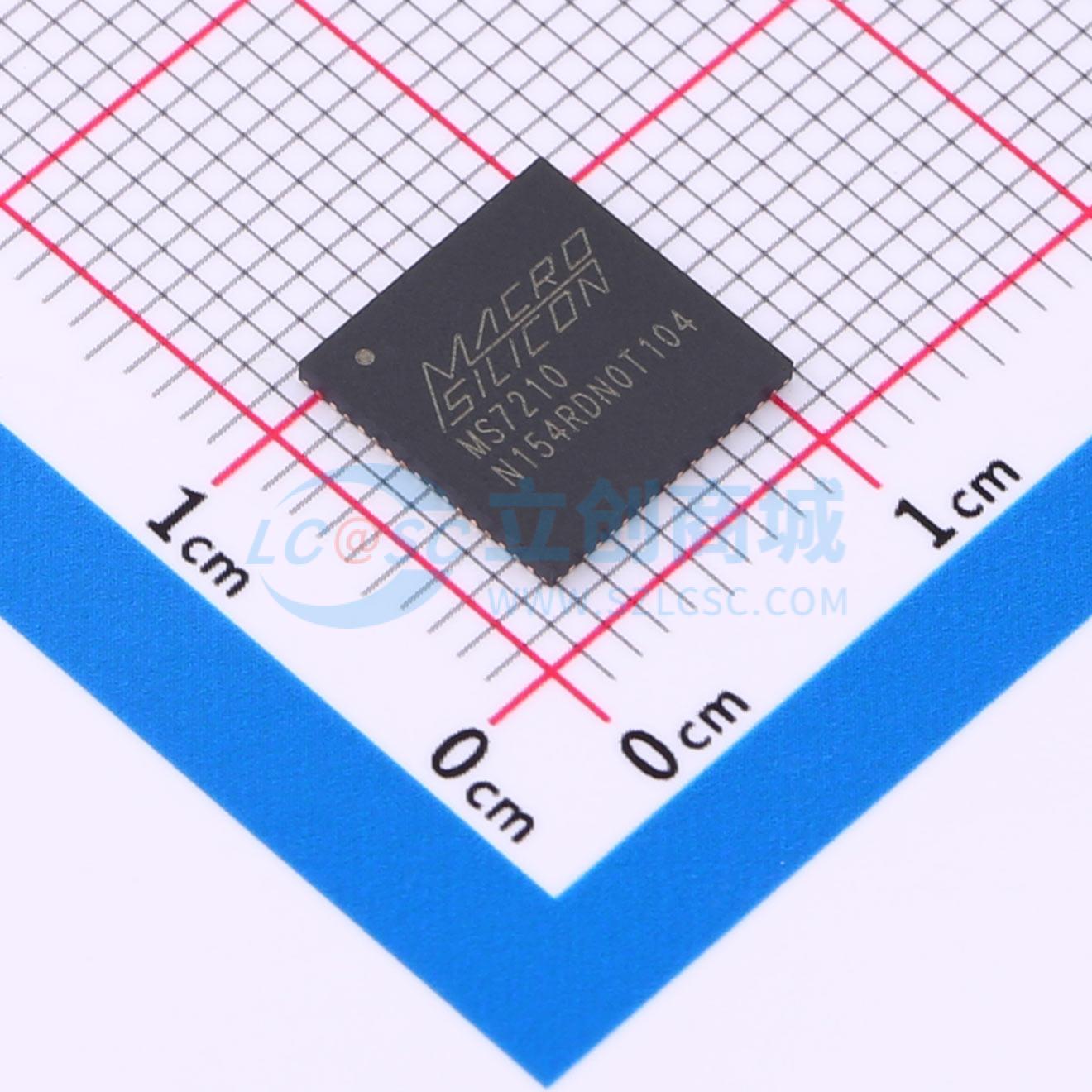

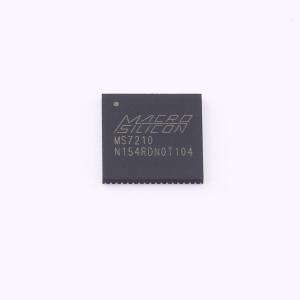

温馨提醒：图片仅供参考，商品以实物为准

MS7210

数字RGB/YUV转HD

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MS7210是一款HD发送芯片。输入输出最高分辨率支持 4K@30Hz ，最高采样率达到300MHz。支持YUV和RGB之间的色彩空间转换，数字接口支持YUV以及RGB格式输入。
品牌名称: Macrosilicon(宏晶微)
商品型号: MS7210
商品编号: C2914249
商品封装: QFN-64-EP(9x9)
包装方式: 托盘
商品毛重: 0.2克(g)

商品参数

	属性	参数值
	工作电压	1.7V~1.9V；2.97V~3.63V；2.25V~2.75V
	工作温度	0℃~+70℃
	功能特性	可编程分辨率；视频格式识别

商品概述

MS7210是一款高清发送芯片，其输入输出最高支持4K@30Hz分辨率，最高采样率达300MHz。该芯片支持YUV与RGB之间的色彩空间转换，其数字接口支持YUV及RGB格式输入。其IIS接口与S/PDIF接口支持高清音频传输，其中S/PDIF接口兼容IEC61937标准下的压缩音频，并支持高比特音频传输，在此模式下音频采样率最高可达768KHz。芯片的IIC地址可通过SA引脚选择，数字I/O电源DVDD支持3.3V、2.5V、1.8V供电。

商品特性

采样时钟最高300MHz
支持高清3D格式
支持高比特音频格式
内置CEC内核
内置可编程EDID缓存
支持24位RGB/YUV444格式
支持8/10/12位YUV422格式
支持16/20/24位YUV422格式
支持DDR/SDR采样模式
支持数据通道交换及高低位交换
支持BT.601、BT.656、BT.1120、BTA-T1004数字标准
支持分离和复合同步信号传输
支持DE模式
支持色彩空间转换
支持YUV444与YUV422转换
支持10/12位色深到8位色深转换
支持四通道IIS音频输入
支持IIS通道交换
IIS最高采样率192KHz
IIS最高采样位数24位
S/PDIF接口支持PCM格式及压缩音频格式
IIC控制接口
内置晶振电路
INT#中断引脚
内核电压1.2V
芯片地址引脚选择
采用QFN-64(9mm×9mm)封装
数字I/O支持1.8V、2.5V、3.3V供电

应用领域

视频转换/机顶盒
高清发送设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	视频接口芯片
	类型	发送器
	数据接口	I2C；I2S
	数据速率	-
