MS1824

MS1824 一款多功能视频处理器，包含12 通道10 位视频模数转换（ADC）、TV 解码器、编码器、三通道10 位视频数模转换（DAC）、32 位数字输入输出信号接口及字符型OSD 功能。可处理隔行和逐行模拟视频或者图形输入信号。有两路独立视频播放引擎可支持视频双路播放。该产品提供了高质量的视频输出。有解隔行输入、视频增强、3D 消噪、YC 分离以及帧率转换的处理能力。OEM 厂商可通过MS1824 高集成度的视频处理和高效的软硬件解决方案轻松地设计出高质量低成本的系统视频解决方案。

• 视频输入：
  • 10 位ADC 转换
  • 最高165MSPS 采样转换率
  • 输入信号幅度：0.45V - 1.3V（峰峰值）
  • 最高12 通道输入
  • 两路独立视频播放
  • 模拟RGBHV/RGBS/YCbCr/YPbPr 输入
  • 模拟CVBS/YC 输入
  • 自动相位增益偏移量调整
  • 支持复合同步信号和SOG
  • 输入最高支持1080P
  • 支持视频解密处理(MacroVision)
• 数字信号输入：
  • 支持24-bit RGB/YUV 数字输入
  • 支持16-bit YUV 4:2:2 数字输入
  • 支持8-bit BT656, 601 数字输入
  • 支持8-bit BT1120 数字输入
  • 支持隔行和逐行标清输入
  • 支持720p，1080i，1080p 高清输入
• 帧率转换：
  • 独立的行，列缩放
  • 灵活的帧率转换
• 内嵌SDRAM 及控制器：
  • 内嵌2M * 32b SDRAM
  • 时钟高达162MHz
• 去隔行：
  • 支持SD 隔行视频输入到逐行的转换
  • 去隔行边缘校正
  • 全局噪声滤波
  • 3:2/2:2 下拉检测
• 视频增强：
  • 黑/白增强
  • 过渡色提升
  • 动态图像边缘增强
  • 亮度，饱和度，对比度，色度调整
• 内置OSD：
  • 支持1bpp、2bpp 和4bpp 字符型
  • 支持1 个OSD 窗口
• 视频输出：
  • 三通道10 位DAC 转换
  • 支持模拟RGBHV/RGBS/YPbPr 输出
  • 支持模拟CVBS 和S-Video 输出
  • 最高分辨率可达1080P
  • 支持视频制式480I、480P、576I、576P、720P、1080I、1080P
  • 支持24-bit RGB/YUV 数字输出
  • 支持16-bit YUV 4:2:2 数字输出
  • 支持8-bit BT656, 601 数字输出
  • 支持8-bit BT1120 数字输出
  • 支持兼容LCD 屏的24-bit YUV/RGB 4:4:4 数字输出
• 标准I2C 总线编程接口
• 封装：

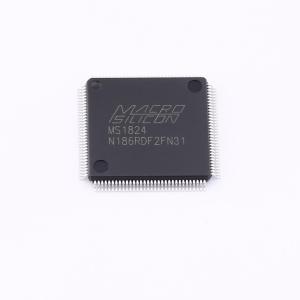

  • 14mm X 14mm 128 引脚小型塑料四方扁平封装
  • 3.3V 和1.8V 供电
  • 不含铅，符合RoHS

• 视频转换器
• 视频适配器
• 视频矩阵
