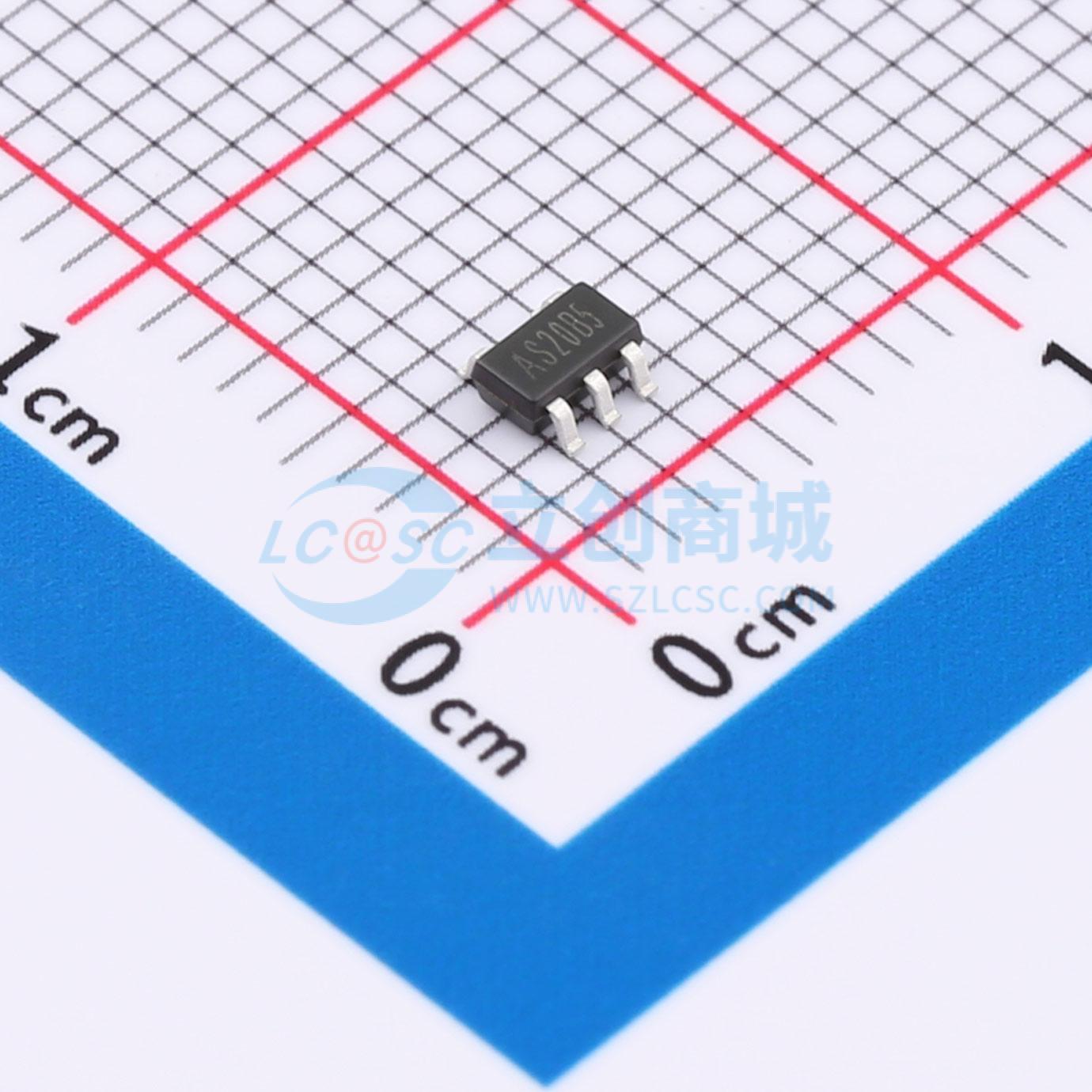

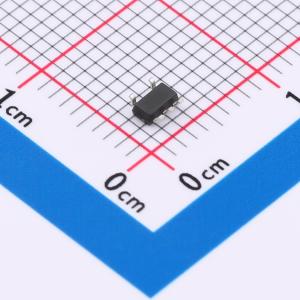

温馨提醒：图片仅供参考，商品以实物为准

TLV62569DBVR-MS

降压型 2.3V~6V

描述: TLV62569DBVR-MS是一款1.5MHz固定频率、电流模式降压转换器,适用于便携设备,最高输出电流可达2A,输入电压范围为2.3V至6V,输出电压可低至0.6V。该器件支持100%占空比操作,具有高效率和低静态电流特性。
品牌名称: MSKSEMI(美森科)
商品型号: TLV62569DBVR-MS
商品编号: C30197560
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041933克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

TLV62569DBVR-MS是一款1.5MHz固定频率、电流模式降压转换器。它非常适合需要从单节锂离子电池获取高达2A大电流的便携式设备，在峰值负载条件下仍能实现超过90%的效率。TLV62569DBVR-MS还可以以100%占空比运行，实现低压差操作，延长便携式系统的电池寿命；轻载操作时，可为对噪声敏感的应用提供极低的输出纹波。TLV62569DBVR-MS可在2.3V至6V的输入电压下提供高达2A的输出负载电流，输出电压可低至0.6V进行调节。高开关频率在降低开关损耗的同时，还能使外部元件尺寸最小化。内部斜率补偿设置使该器件能够使用较小的电感值，以优化尺寸并实现高效运行。TLV62569DBVR-MS采用薄型6引脚SOT封装，有可调版本可供选择。该器件提供两种工作模式，即PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。

商品特性

高效率：高达96%
1.5MHz固定频率运行
2A输出电流
无需肖特基二极管
2.3V至6V输入电压范围
输出电压低至0.6V
轻载时采用PFM模式实现高效率
压差操作时100%占空比
低静态电流：40μA
短路保护
热故障保护
浪涌电流限制和软启动
关断电流<1μA
SOT23-5封装

应用领域

蜂窝电话和智能手机
无线和DSL调制解调器
个人数字助理（PDA）
便携式仪器
数码相机和摄像机
PC卡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~6V
	输出电流	-
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
