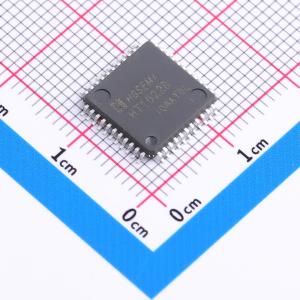

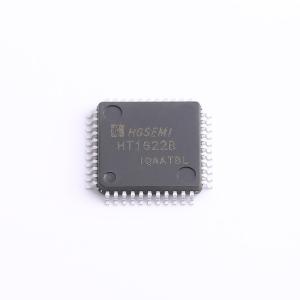

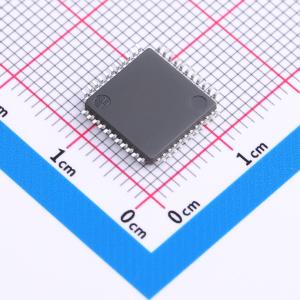

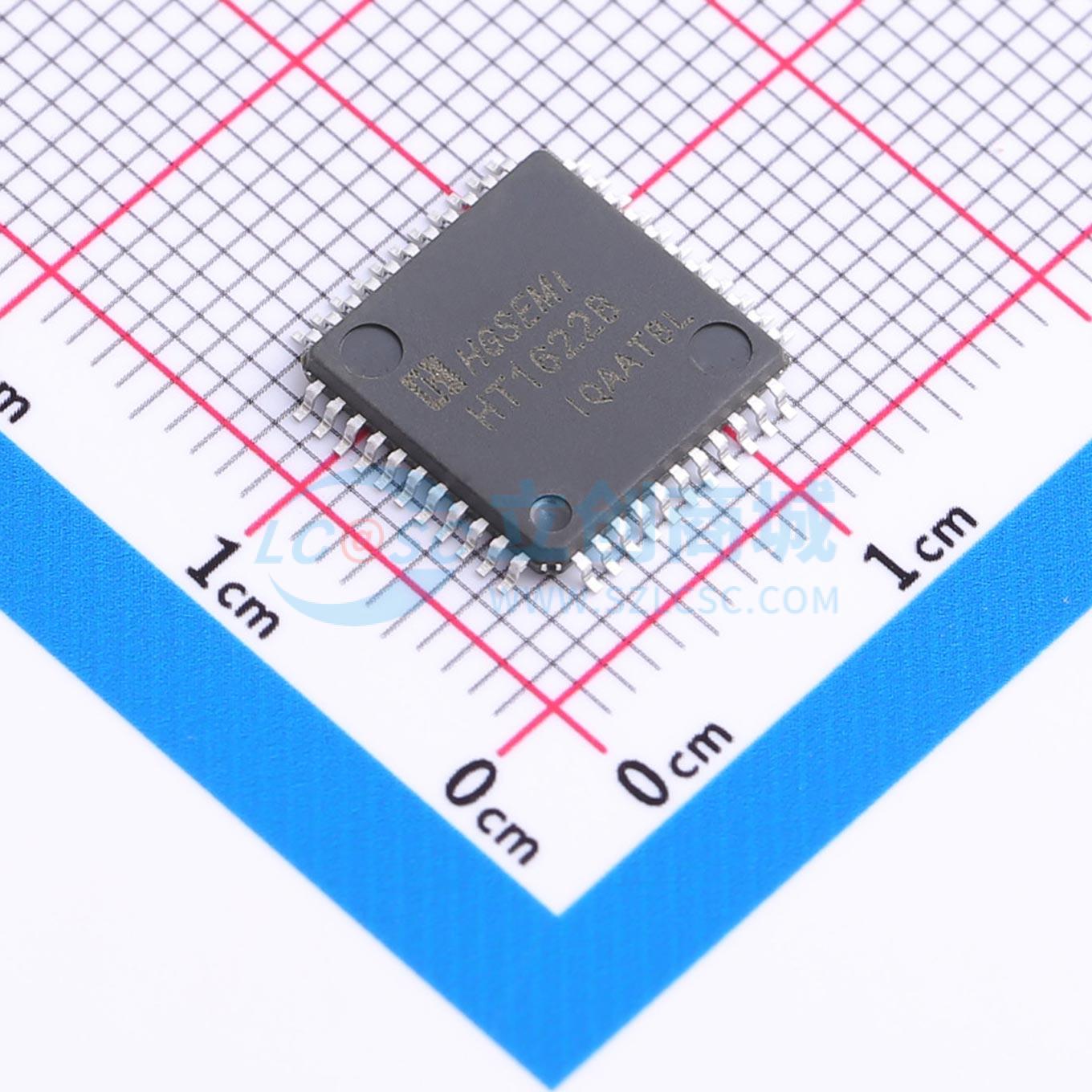

温馨提醒：图片仅供参考，商品以实物为准
HT1622B-LQ44
HT1622B-LQ44
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT1622-LQ44升级替代料，建议试样，工作电压：2.7V～5.2V
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HT1622B-LQ44
- 商品编号
- C30170076
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.326172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.7V~5.2V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/8 | |
| 工作电流 | 80uA |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/4 | |
| 工作温度 | -25℃~+75℃ | |
| 显示配置(位) | 32x8 bit | |
| 频率 | 32kHz | |
| 静态电流 | 1uA |
商品概述
HT1622B是一种256点阵式存储器映射多功能LCD驱动电路。其S/W结构特点，使它适合点阵式LCD显示，包括LCD模块和显示子系统，具有关闭电源功能。 HT1622B是一种具有微控制器接口，由存储器映射的32×8点阵式LCD控制驱动器。电路上电时清零复位，通过命令端进行工作状态设置，通过片选、读、写对RAM数据进行读、写、修改操作，按照一一对应的原则，驱动LCD显示器。该电路可用于点阵式LCD显示驱动，各SEG端是互相独立的，且容易对RAM数据进行修改，所以显示点阵内容灵活，可随用户任意定制。
商品特性
- 工作电压：2.7V~5.2V
- 内建32KHz RC振荡电路
- 1/4偏置，1/8占空比，显示频率为64Hz
- 内部含有电阻型偏置电压产生电路
- 两种蜂鸣器频率可供选择（2kHz/4kHz）
- Power down命令减少电源损耗
- 内部Time base和WDT看门狗电路
- Time base /WDT的溢出输出
- 8种Time base /WDT时钟源
- 最大32×8的LCD驱动
- 关机指令可减少功耗
- 3端串行接口
- 指定控制操作
- 数据模式和命令模式指令
- R/W地址自动累加
- 三种数据访问模式
- 用VLCD端子来调节LCD电压
- 封装：64 QFP/LQFP，44/52 LQFP
