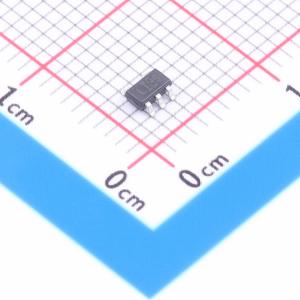

温馨提醒：图片仅供参考，商品以实物为准

TP4054M5/TR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 锂电池充电管理芯片
品牌名称: HGSEMI(华冠)
商品型号: TP4054M5/TR
商品编号: C30170084
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.079267克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	3uA
	均衡电流	-
	接口类型	-
	功能特性	恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电

商品概述

一款单节锂离子电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合 USB 电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电截止电压为 4.2V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的 1/10 时，将自动结束充电过程。当输入电压被移掉后，自动进入低电流待机状态，将待机电流降至 3uA。

商品特性

最大充电电流：600mA
电池接触不好时指示灯闪烁提示
无需 MOSFET、检测电阻器和隔离二极管
智能热调节功能可实现充电速率最大化
智能再充电功能
预充电压：4.2V±1%
C/10 充电终止
2.9V 涓流充电阈值
封装形式：SOT - 23 - 5

应用领域

手机、PDA、MP3/MP4 充电座
蓝牙耳机、GPS
数码相机、Mini 音响等便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~6V
	最大充电电流	600mA
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
