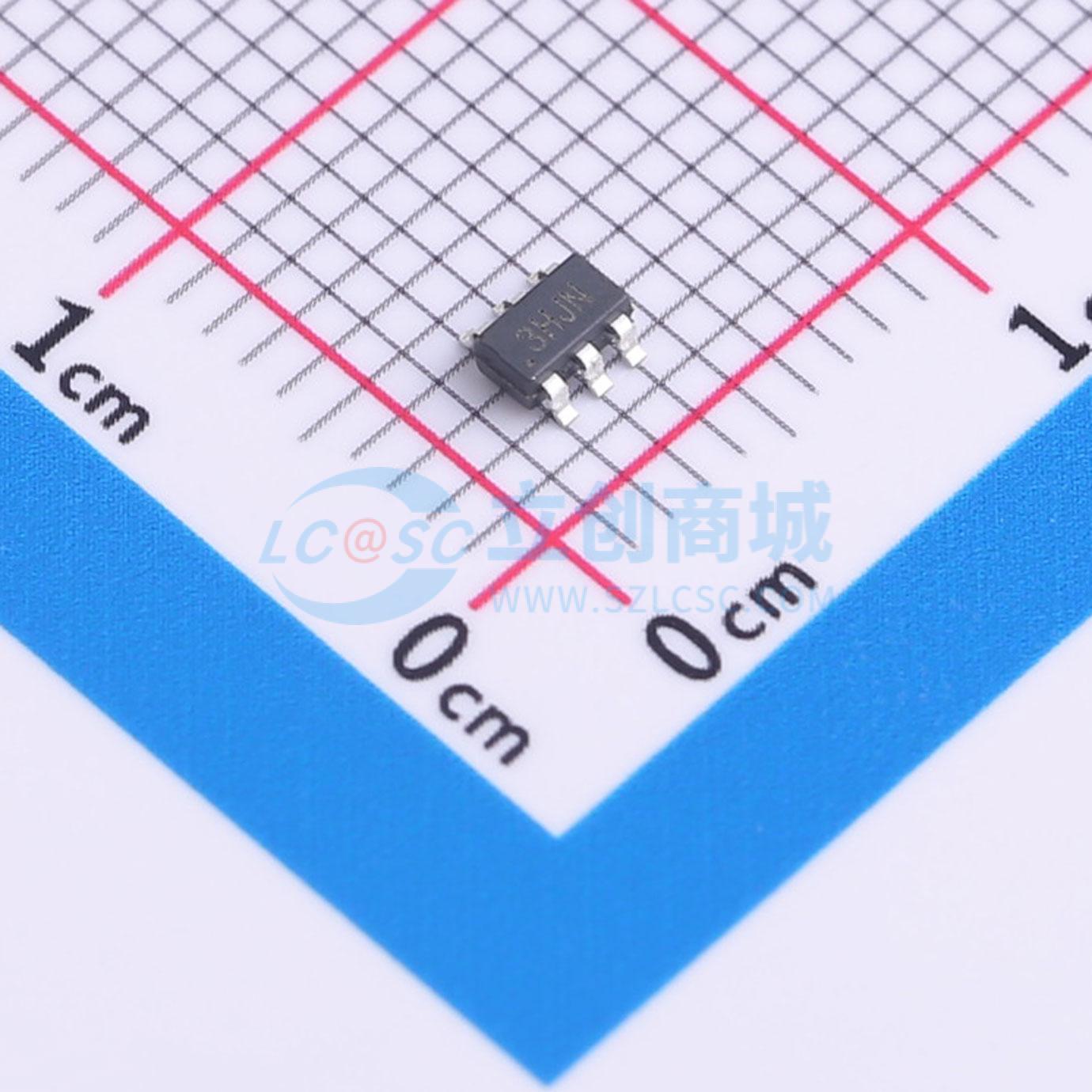

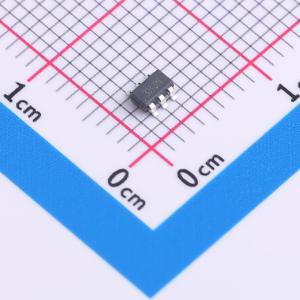

温馨提醒：图片仅供参考，商品以实物为准

LM2842YM6-ADJ/TR

40V，600mA降压型稳压电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2842是一款内部集成有高边高压功率MOSFET管的高频率降压型开关稳压器。工作频率可选550kHz或1.25MHz的两个固定版本,提供单路最大0.6A高效率输出,以电流模式控制方式达到快速环路响应。
品牌名称: HGSEMI(华冠)
商品型号: LM2842YM6-ADJ/TR
商品编号: C30170092
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.074033克(g)

商品参数

商品概述

LM2842是一款内部集成有高边高压功率MOSFET管的高频率降压型开关稳压器。工作频率可选550kHz（X后缀）或1.25MHz（Y后缀）的两个固定版本，提供单路最大0.6A高效率输出，以电流模式控制方式达到快速环路响应。宽范围输入电压（5V至40V）可在移动环境输入的条件下实现各种降压型电源变换的应用。1uA的关机静态电流适合电池供电场合的应用。轻载条件下，通过降低开关频率减小开关和门驱动的损失，实现宽负载范围内高效率的功率转换。

商品特性

230uA工作静态电流
5V至40V宽工作电压范围
500mΩ的内部功率MOSFET
550KHz（X后缀）或1.25MHz（Y后缀）两个版本的固定开关频率
内部补偿
陶瓷输出电容稳压
内部软启动
无采样电阻的精密电流限制
最高效率可达90%
低关机模式电流：<1uA
6脚的SOT - 23封装

应用领域

高电压功率转换
汽车系统
工业电力系统
分布式电力系统
电池供电的系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~40V
	输出电压	1.2V~37V
	输出电流	600mA
	开关频率	1.25MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	200uA
	开关管(内置/外置)	内置
	输出类型	可调
