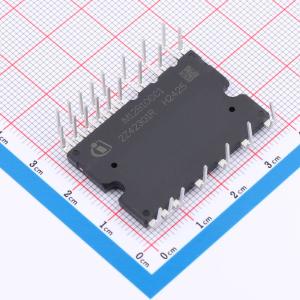

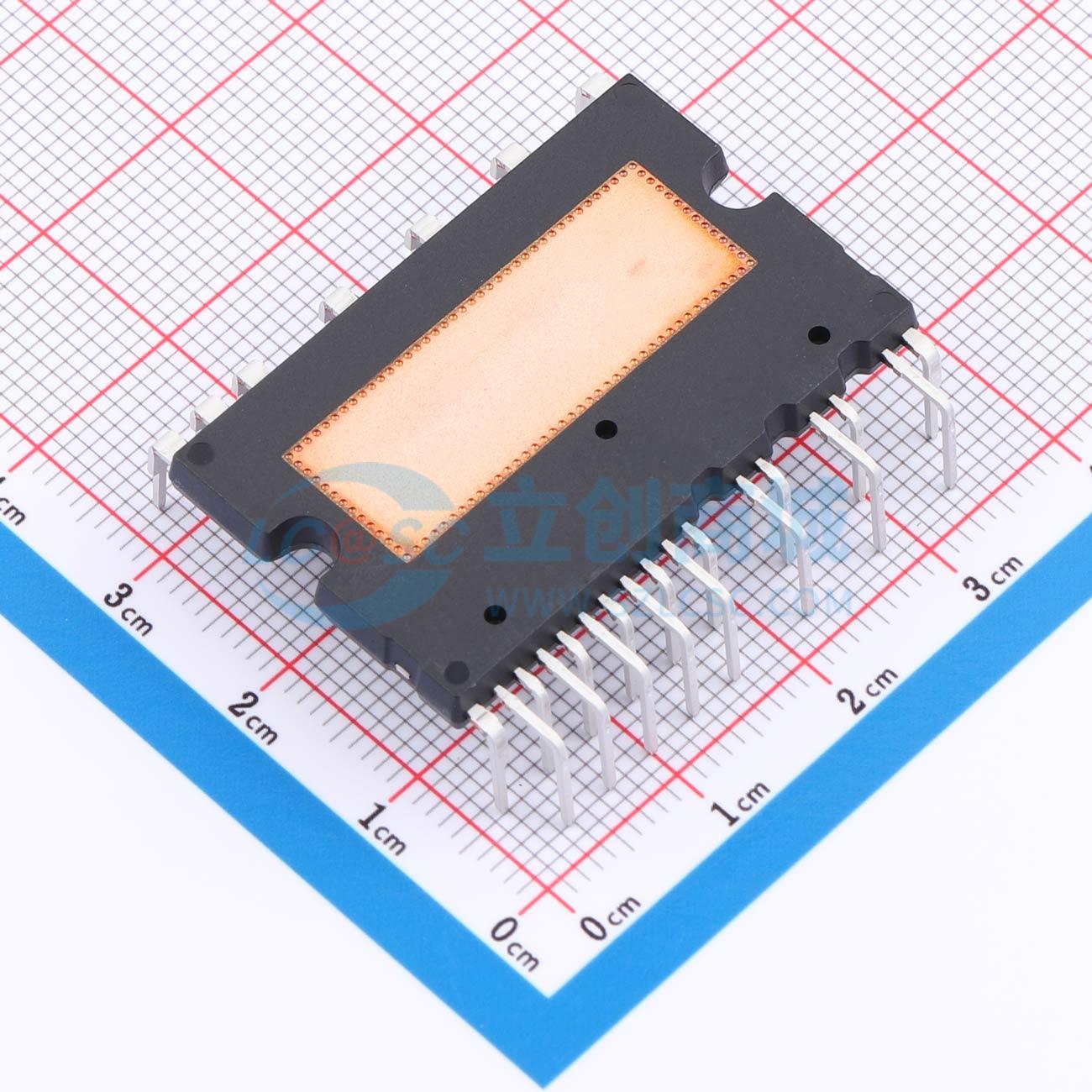

IM12B10CC1XKMA1
1200V 10A 三相逆变器智能功率模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供了集成各种功率和控制组件的机会，以提高可靠性、优化 PCB 尺寸和系统成本。它旨在控制变速驱动应用中的三相交流电机和永磁电机，如低功率电机驱动器（GPI、伺服驱动器）、泵、风扇驱动器和 HVAC（加热、通风和空调）的有源滤波器。产品概念特别适用于需要良好热性能和电气隔离以及 EMI 安全控制和过载保护的电源应用。三相逆变器采用 1200 V TRENCHSTOP IGBT 和发射极控制二极管，并与优化的 6 通道 SOI 栅极驱动器相结合，以实现出色的电气性能。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IM12B10CC1XKMA1
- 商品编号
- C30101244
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 10A | |
| 工作电压 | 13.5V~18.5V | |
| 高侧偏置电压(Vbs) | 12.5V~18.5V | |
| 开关频率 | 20kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 2500Vrms | |
| 耗散功率(Pd) | 55W | |
| 静态电流(Iq) | 1mA；175uA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 过流保护；欠压锁定带迟滞；热保护；短路保护；带使能 |
商品概述
CIPOS™ Maxi IM12B10CC1产品提供了集成多种功率和控制组件的机会，以提高可靠性、优化PCB尺寸和系统成本。它专为控制变速驱动应用中的三相交流电机和永磁电机而设计，例如低功率电机驱动器、泵、风扇驱动器以及暖通空调的有源滤波器。该产品概念特别适用于需要良好热性能、电气隔离、电磁干扰安全控制和过载保护的功率应用。它集成了采用1200V TRENCHSTOP™ IGBT和发射极控制二极管的三相逆变器，以及一个优化的6通道SOI栅极驱动器，以实现卓越的电气性能。
商品特性
- 采用完全隔离的双列直插式模压模块
- 由于采用DCB基板，热阻非常低
- 端子采用无铅镀层；符合RoHS标准
- 采用1200V TRENCHSTOP™ IGBT7 S7技术
- 采用坚固的1200V SOI栅极驱动器技术，对瞬态和负电压具有稳定性
- 在V_BS = 15V时，允许的负V_s电位高达-11V，用于信号传输
- 集成自举功能
- 过流关断
- 内置用于温度监测的NTC热敏电阻
- 所有通道均具有欠压锁定功能
- 低侧发射极引脚可访问，用于相电流监测
- 防止直通
- 保护期间所有6个开关均关断
- 可编程故障清除时间和使能输入
应用领域
- 风扇驱动器和泵
- 暖通空调有源滤波器
- 低功率电机驱动器
