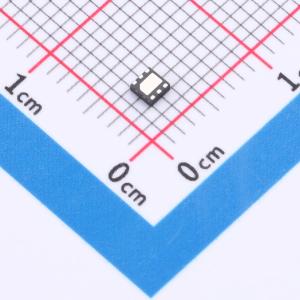

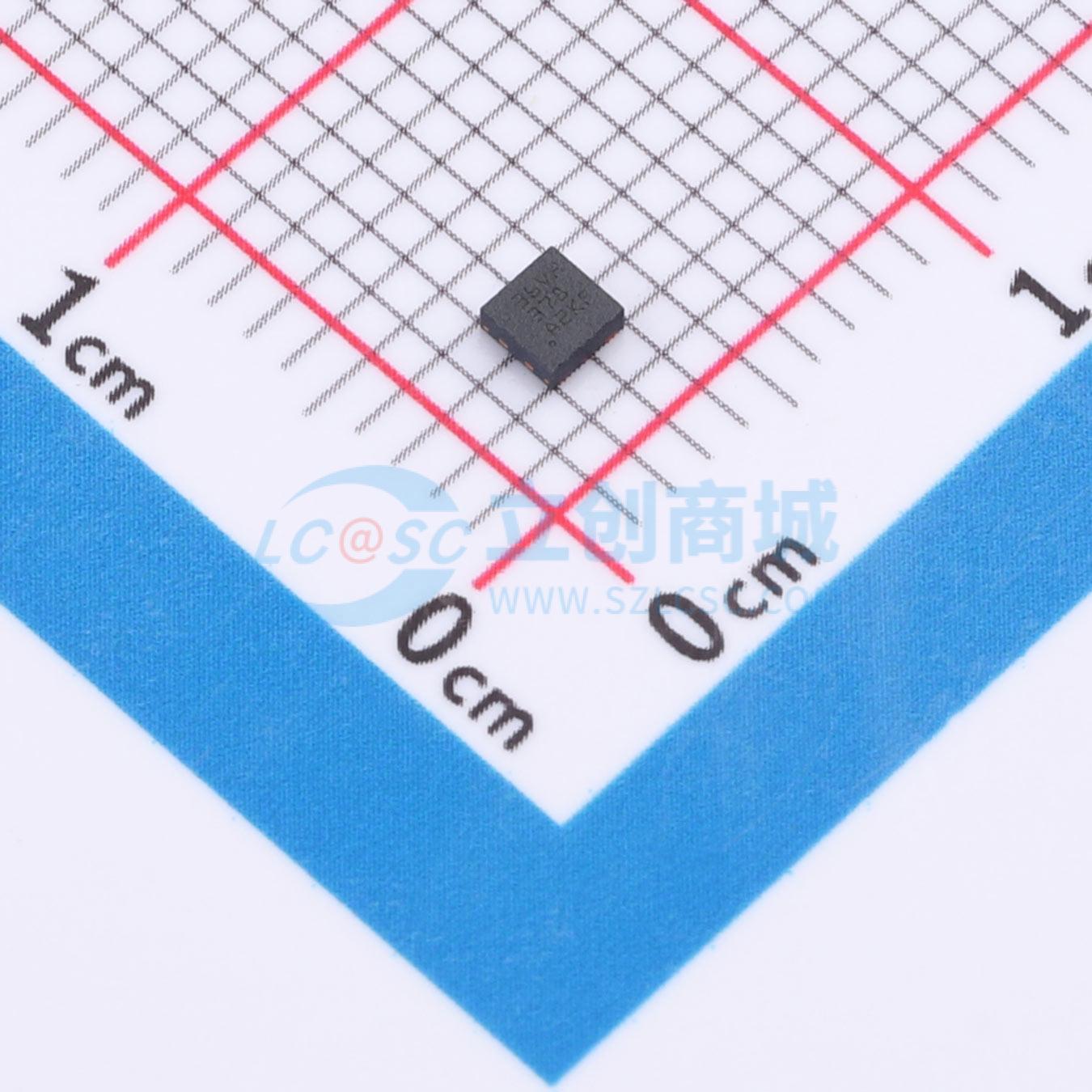

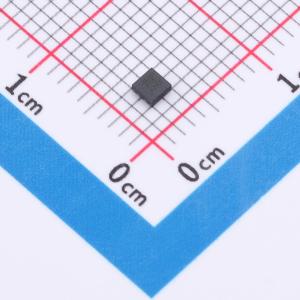

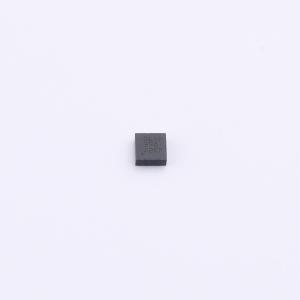

TPS7A1518PDRVR

TPS7A15是一款小型低压差稳压器（LDO），具有出色的瞬态响应。该器件能够提供400 mA电流，具备出色的交流性能（负载和线路瞬态响应）。输入电压范围为0.7 V至2.2 V，输出范围为0.5 V至2.0 V，在负载、线路和温度变化时具有高达1%的精度。 主要电源路径通过IN引脚，可连接至比输出电压高50 mV的电源。所有电气特性（包括出色的输出电压容差、瞬态响应和电源抑制比）均针对比输出电压高100 mV的输入电压进行了规定，从而实现了较高的实际效率。该稳压器通过使用更高的外部提供的VBIAS轨为LDO的内部电路供电，支持非常低的输入电压。例如，IN引脚的电源电压可以是高效DC/DC降压稳压器的输出，而BIAS引脚的电源电压可以是可充电电池。 TPS7A15配备了有源下拉电路，在禁用时可快速释放输出，并提供已知的启动状态。 TPS7A15有2 mm × 2 mm、6引脚WSON封装和超小型0.71 mm × 1.0 mm、6凸点WCSP封装可供选择。

• 超低输入电压范围：0.7 V至2.2 V
• 高效率：
  • 400 mA时的压差：80 mV（最大值）
  • 规定VIN = VOUT + 100 mV
• 出色的负载瞬态响应：
  • 10 μs内负载电流从1 mA到250 mA变化时为20 mV
• 精度（负载、线路、温度）：+1%，–1.1%
• 高电源抑制比：1 kHz时为84 dB
• 提供固定输出电压：
  • 0.5 V至2.0 V（以25 mV为步长）
• VBIAS范围：
  • 2.2 V至5.5 V
• 封装：
  • 6引脚、1 mm × 0.71 mm DSBGA
  • 6引脚、2 mm × 2 mm WSON
• 有源输出放电

• 相机模块
• 无线耳机和耳塞
• 智能手表、健身追踪器
• 智能手机和平板电脑
• 便携式医疗设备
• 固态硬盘（SSD）
