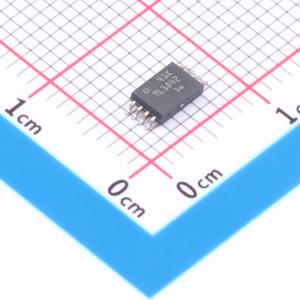

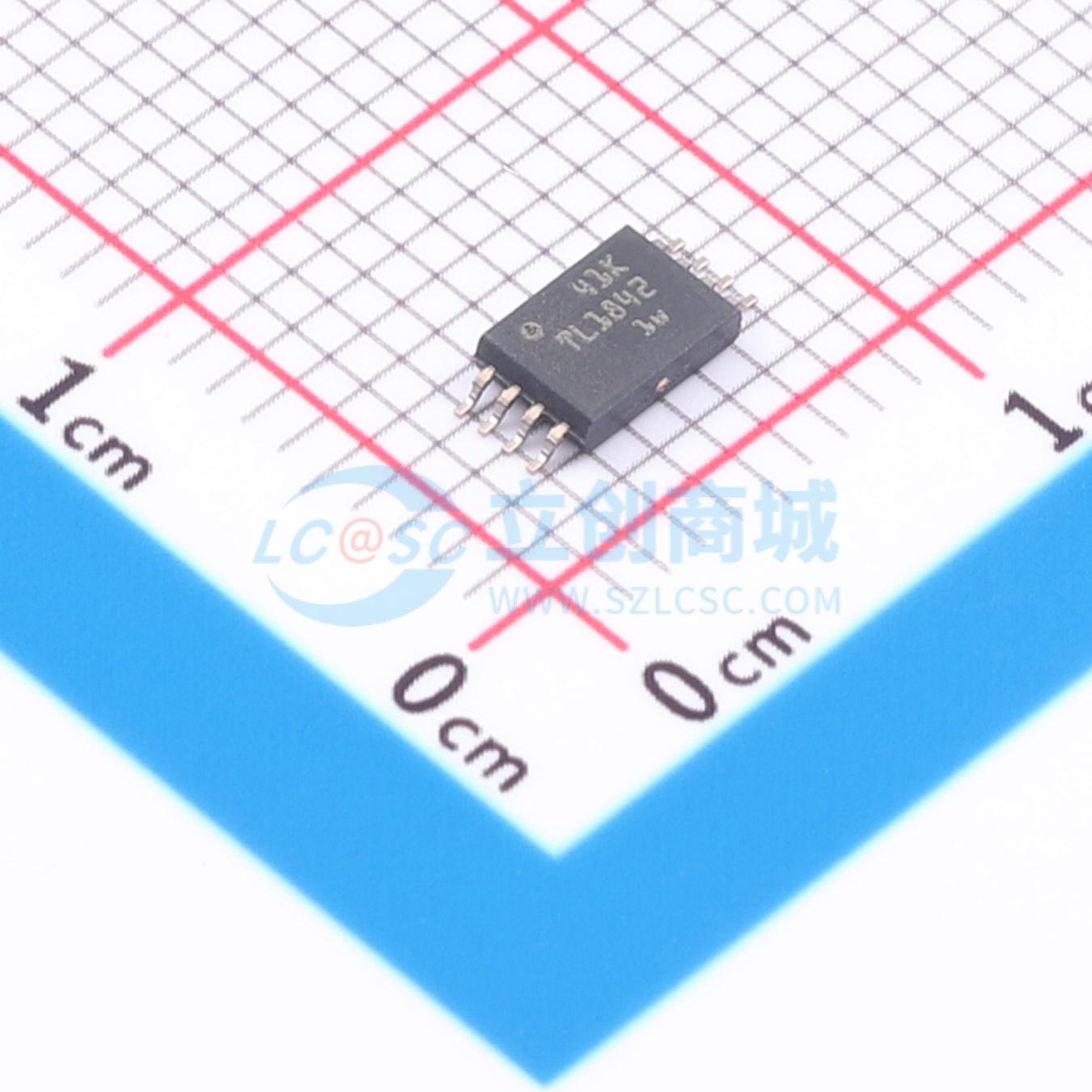

温馨提醒：图片仅供参考，商品以实物为准
TLV1842PWR
40V高速比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工作电压高达40V的高速比较器，提供轨到轨输入以及推挽或开漏输出选项。这些特性与65ns传播延迟相结合，使得该系列非常适合高速电流检测和电压保护应用。所有器件都包括上电复位（POR）特性，可确保输出处于已知状态，直到达到最低电源电压。一旦达到此电压，输出就会响应输入，从而防止系统上电和断电期间出现错误输出。具有推挽输出级的比较器专为需要在上升和下降输出响应之间保持对称性的应用而设计。具有开漏输出级的比较器适用于电干转换。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV1842PWR
- 商品编号
- C30105621
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.14156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入偏置电流(Ib) | 500pA | |
| 传播延迟(tpd) | 110ns |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 115uA；85uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~40V |
商品概述
TLV183x 和 TLV184x 是工作电压高达 40V 的高速比较器。该比较器提供轨到轨输入以及推挽或开漏输出选项。这些特性与 65ns 传播延迟相结合，使得该系列非常适合高速电流检测和电压保护应用。 所有器件都包括上电复位 (POR) 特性，可确保输出处于已知状态，直到达到最低电源电压。一旦达到此电压，输出就会响应输入，从而防止系统上电和断电期间出现错误输出。 TLV183x 比较器具有推挽输出级，专为需要在上升和下降输出响应之间保持对称性的应用而设计。TLV184x 比较器具有开漏输出级，因此适用于电平转换。
商品特性
- 宽电源电压范围：2.7V 至 40V
- 65ns 传播延迟
- 低电源电流：每通道 75μA
- 轨到轨输入
- 低输入失调电压：500μV
- 上电复位 (POR) 可提供已知的启动条件
- 推挽输出选项 (TLV183x)
- 开漏输出选项 (TLV184x)
- 双电源选项 (TLV187x)
- 温度范围：-40°C 至 +125°C
应用领域
- 电机驱动器
- 电器
- 电网基础设施
- 工厂自动化和控制
- 牵引逆变器
