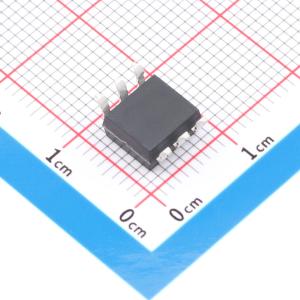

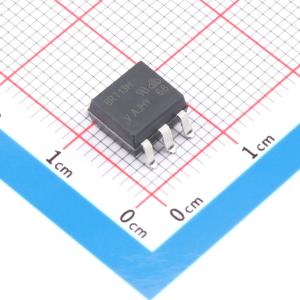

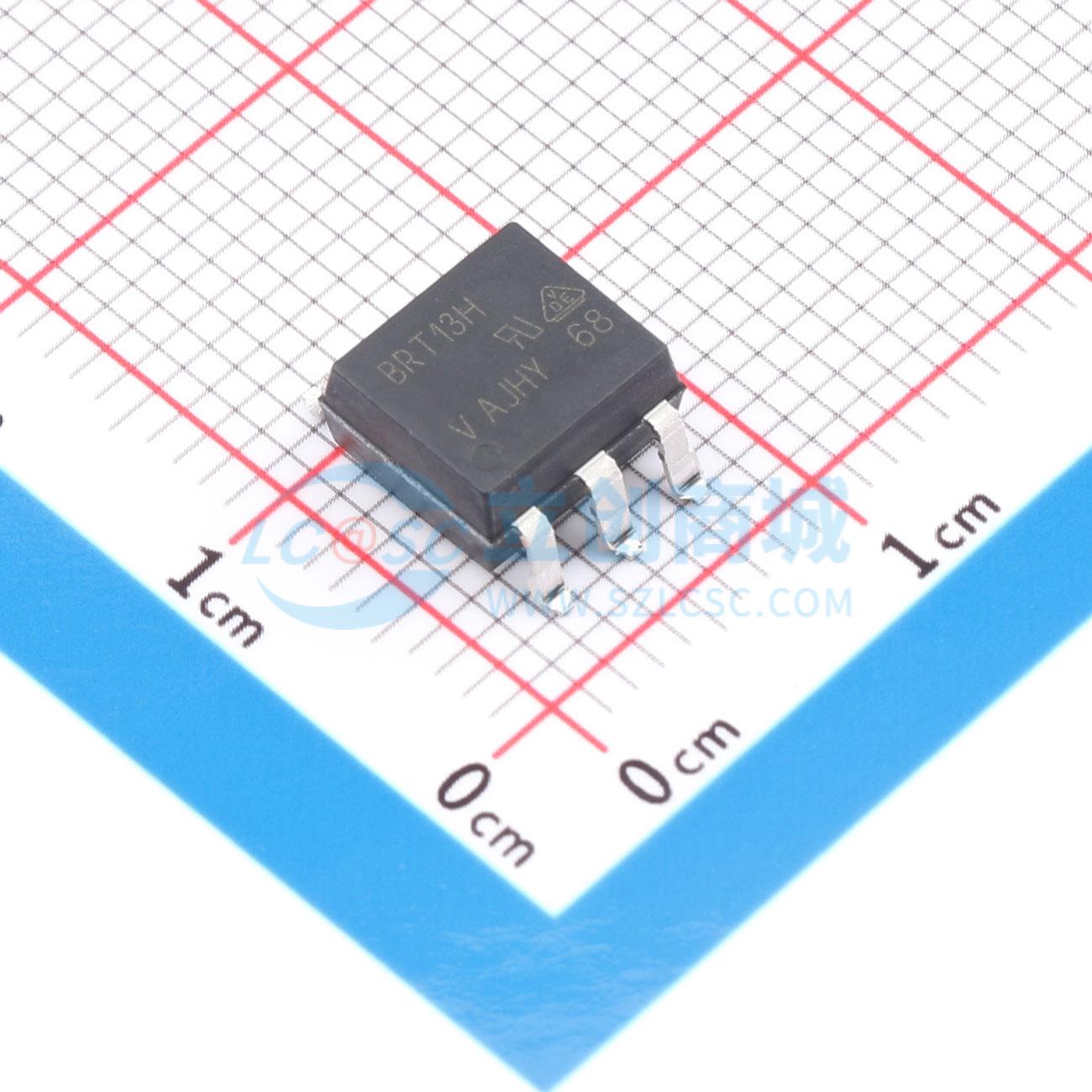

温馨提醒：图片仅供参考，商品以实物为准
BRT13H-X017T
DC 4.42kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由两个电绝缘的横向功率IC组成的交流光耦合器非零电压检测器，在输出端集成了晶闸管系统、光电探测器和噪声抑制器，并采用红外砷化镓二极管输入。
- 品牌名称
- VISHAY(威世)
- 商品型号
- BRT13H-X017T
- 商品编号
- C30111463
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 300mA | |
| 隔离电压(Vrms) | 4.42kV | |
| 直流反向耐压(Vr) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 800V | |
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 总功耗(Pd) | 630mW | |
| 正向电流(If) | 20mA | |
| 功能特性 | - |
商品概述
BRT12和BRT13产品系列属于交流光耦合器，为非零电压检测器，由两个电隔离的横向功率集成电路构成。这些集成电路集成了晶闸管系统、光电探测器、输出端的噪声抑制功能以及一个红外GaAs二极管输入。
商品特性
- 有效值电流为300 mA
- 高静态电压变化率小于10000 V/μs
- 输入与输出电路之间电隔离
- 与微处理器兼容，触发电流极低
- 触发电流低（BRT12F型号小于1.2 mA，BRT12H和BRT13H型号小于2 mA，BRT13M型号小于3 mA）
- 非零电压检测器，具有高输入灵敏度
应用领域
- 工业控制
- 办公设备
- 消费电器
