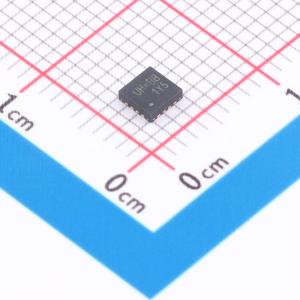

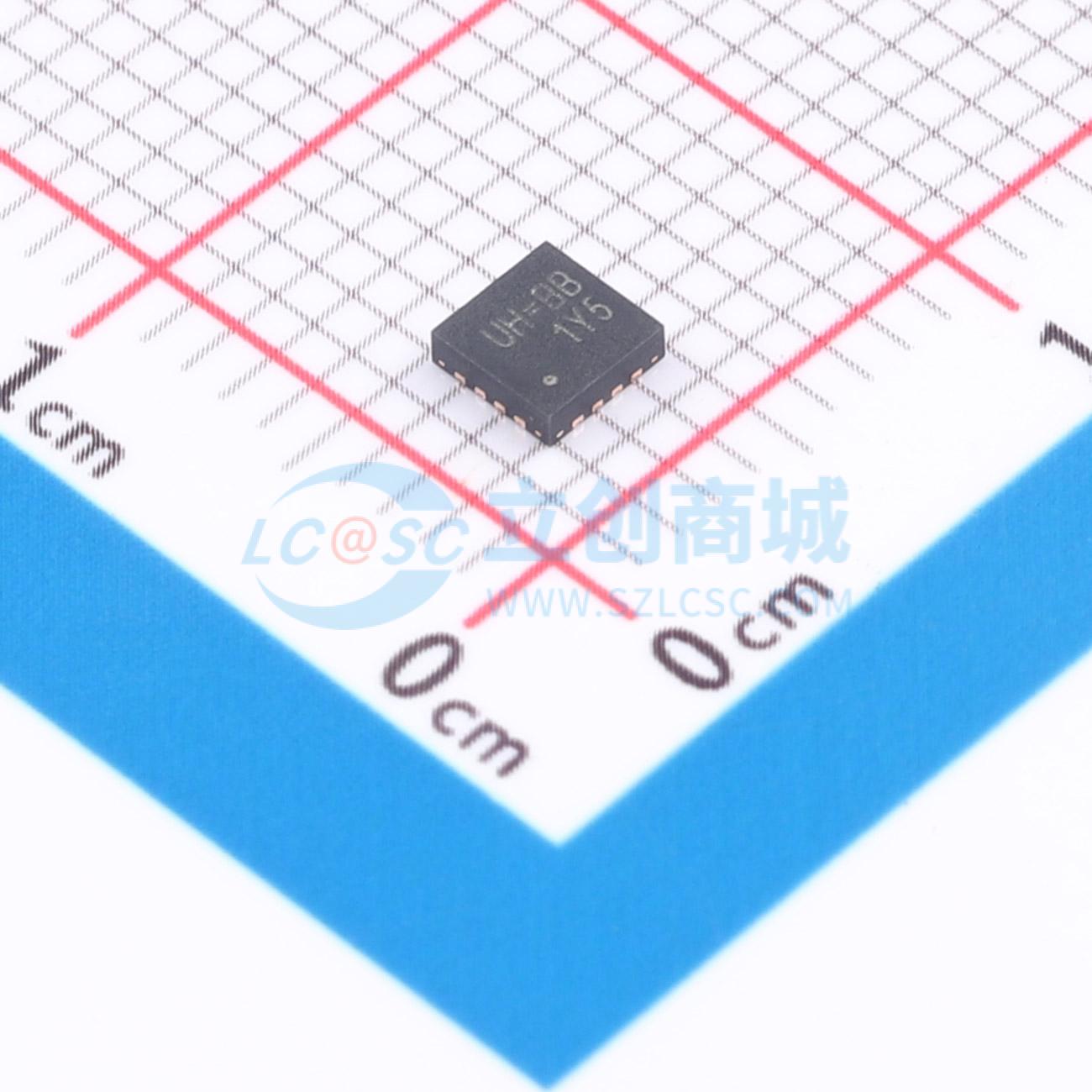

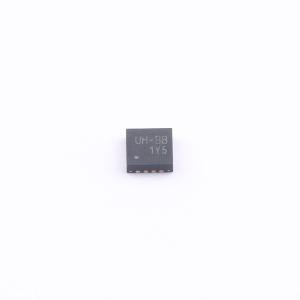

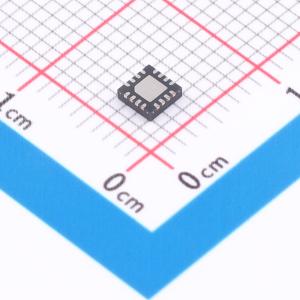

温馨提醒：图片仅供参考，商品以实物为准
RTQ2072BAGQVT-QT-11
用于汽车摄像头系统的集成电源管理集成电路，含三个降压转换器和一个LDO稳压器，具备峰值电流模式控制、扩频操作和相移操作等功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RTQ2072BAGQVT-QT-11
- 商品编号
- C30102816
- 商品封装
- VQFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | EMI优化(抖频模式)；上电时序控制；工作状态指示；输出放电；保护锁死；过流保护 | |
| 接口 | - | |
| 输入电压 | 4V~18.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 1.8V~3.5V；2.7V~5V；1.8V；1.1V | |
| 输出电流 | 2A；0.75A；1.5A；0.3A | |
| 工作温度 | -40℃~+125℃ |
商品概述
RTQ2072是一款集成的电源管理芯片，专为汽车摄像头应用设计，包含三个降压转换器和一个高电源抑制比低压差稳压器。高压降压转换器支持高达18.5V的输入电压范围，适用于同轴电缆供电连接。两个低压降压转换器提供恒定的输出电压。所有降压转换器均工作于强制固定频率脉宽调制模式。低压差稳压器的输出电压可通过外部电阻轻松设置。RTQ2072通过一个电阻提供10种电源时序，具有灵活性。该器件采用带有可湿润侧面的WETD-VQFN-16L 3×3封装。
商品特性
- 符合AEC-Q100 Grade 1标准
- 符合失效模式与影响分析要求的引脚布局和保护机制
- 三个降压转换器
- 峰值电流模式脉宽调制操作
- 固定开关频率为2.1MHz
- 采用扩频和相移技术降低电磁干扰
- 高压降压转换器1输入电压范围为4V至18.5V，输出电压可调，最大输出电流为2A
- 低压降压转换器2输入电压范围为2.7V至5V，固定输出电压，输出电流为1.5A
- 低压降压转换器3输入电压范围为2.7V至5V，固定输出电压，输出电流为750mA
- 若通道未使用，与低压降压转换器2/3相关的引脚允许悬空
- 低压差稳压器
- 输入电压范围为2.7V至5V，输出电流为300mA
- 通过RSET引脚提供10种可调输出电压设置
- 高电源抑制比：100kHz时为60dB，1MHz时为40dB
- 输出功能
- 通过SEQOUT引脚控制外部电源芯片的时序（RTQ2072A-QT型号）
- 通过PG引脚指示电源状态（RTQ2072B-QT型号）
- 通过SEQ引脚提供10种灵活的电源时序设置
- 采用小型WETD-VQFN-16L 3×3可湿润侧面封装
应用领域
- 环视摄像头
- 前视摄像头
- 后视摄像头
- 行车记录仪
- 驾驶员监控系统
- 舱内监控
- 电子后视镜
