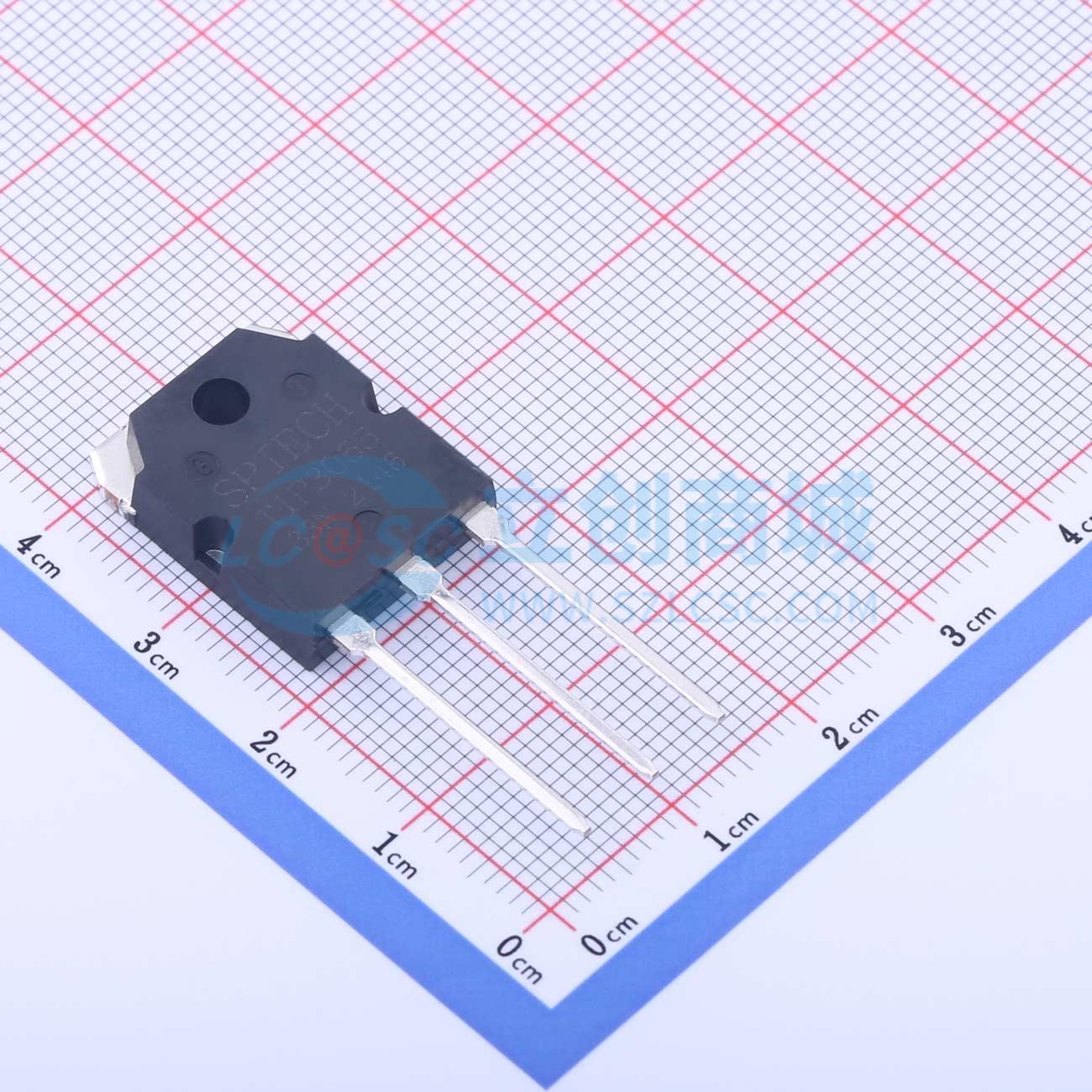

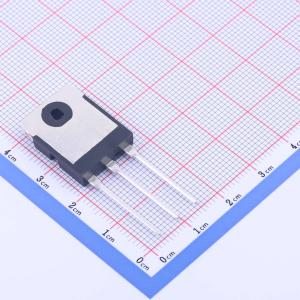

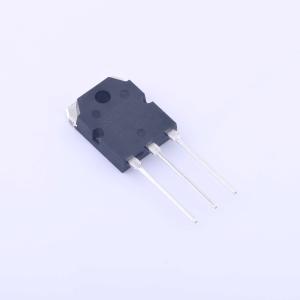

温馨提醒：图片仅供参考，商品以实物为准
TIP3055
NPN 电流:15A 电压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于通用开关和放大器的应用。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- TIP3055
- 商品编号
- C2907893
- 商品封装
- TO-3PN
- 包装方式
- 管装
- 商品毛重
- 6.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 15A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 90W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 70@4A,4V | |
| 特征频率(fT) | 2.5MHz | |
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 3V@10A,3.3A | |
| 射基极击穿电压(Vebo) | 7V |
商品概述
- 出色的安全工作区
- 直流电流增益：在集电极电流（IC）为 4 A 时，共发射极直流电流放大系数（hFE）为 20 - 70
- 集电极 - 发射极饱和电压：在集电极电流（Ic）为 4 A 时，集电极 - 发射极饱和电压（VCE(sat)）最大为 1.1 V
- 与 TIP2955 型互补
应用领域
- 适用于通用开关和放大器应用。
