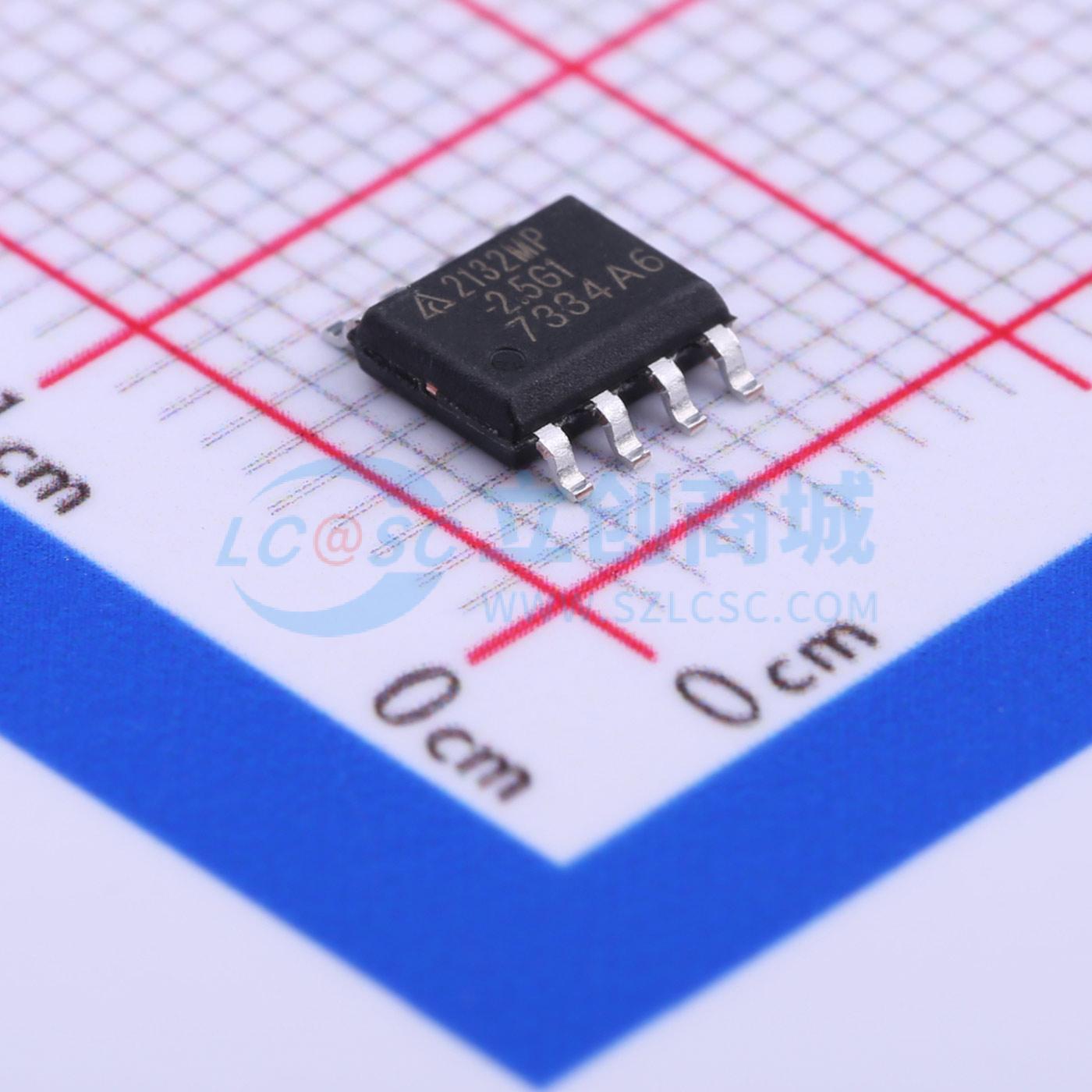

温馨提醒：图片仅供参考，商品以实物为准

AP2132MP-2.5TRG1

2A CMOS低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP2132系列是采用CMOS工艺制造的正电压调节器IC。这些IC由一个电压基准源、一个误差放大器、一个功率晶体管、一个用于设置输出电压的电阻网络、一个用于电流保护的限流电路和一个芯片使能电路组成。AP2132具有大电流、低压差、高输出电压精度和低输入电压等特点
品牌名称: DIODES(美台)
商品型号: AP2132MP-2.5TRG1
商品编号: C338873
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.18635克(g)

商品参数

商品概述

AP2132系列是采用CMOS工艺制造的正电压调节器IC。这些IC由一个电压基准、一个误差放大器、一个功率晶体管、一个用于设置输出电压的电阻网络、一个用于电流保护的限流电路和一个芯片使能电路组成。 AP2132具有大电流、低压差、高输出电压精度和低输入电压等特性。AP2132提供电源正常（PG）信号，以指示VOUT的电压电平是否达到其额定值的92%。它可以在低至1.4V的VIN和5V的Vpp电压下工作，输出电压可编程至低至0.6V。 AP2132的ADJ引脚很独特，它有两种特定模式。当ADJ引脚接地时，使用内部电阻，输出电压可以是1.2V、1.5V、1.8V或2.5V，具体取决于特定的产品型号。当ADJ引脚不接地，而是连接到一个外部电阻分压器时，在这种模式下，器件的输出电压真正可调，内部电阻被忽略。所有版本均是如此。 AP2132有1.2V、1.5V、1.8V、2.5V固定输出电压版本和可调输出电压版本。固定版本集成了调节电阻。也有可调版本，可通过外部电阻设置输出电压。如果可调输出电压引脚接地，它将切换到固定输出电压。 AP2132系列采用PSOP - 8封装。

商品特性

可调输出：0.6V至3.0V
低压差：300mV@lOUT = 2A，VOUT = 1.2V
过流和过温保护
使能引脚
带散热焊盘的PSOP - 8封装
最大输出电流：2A
高输出电压精度：2%
VOUT电源正常信号
出色的线性/负载调整率
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	2.5V
	输出电流	2A
	电源纹波抑制比(PSRR)	60dB@(1kHz)

	属性	参数值
	压差	300mV@(2A)
	静态电流(Iq)	300uA
	特性	过热保护；过流保护；带使能；PG脚
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
