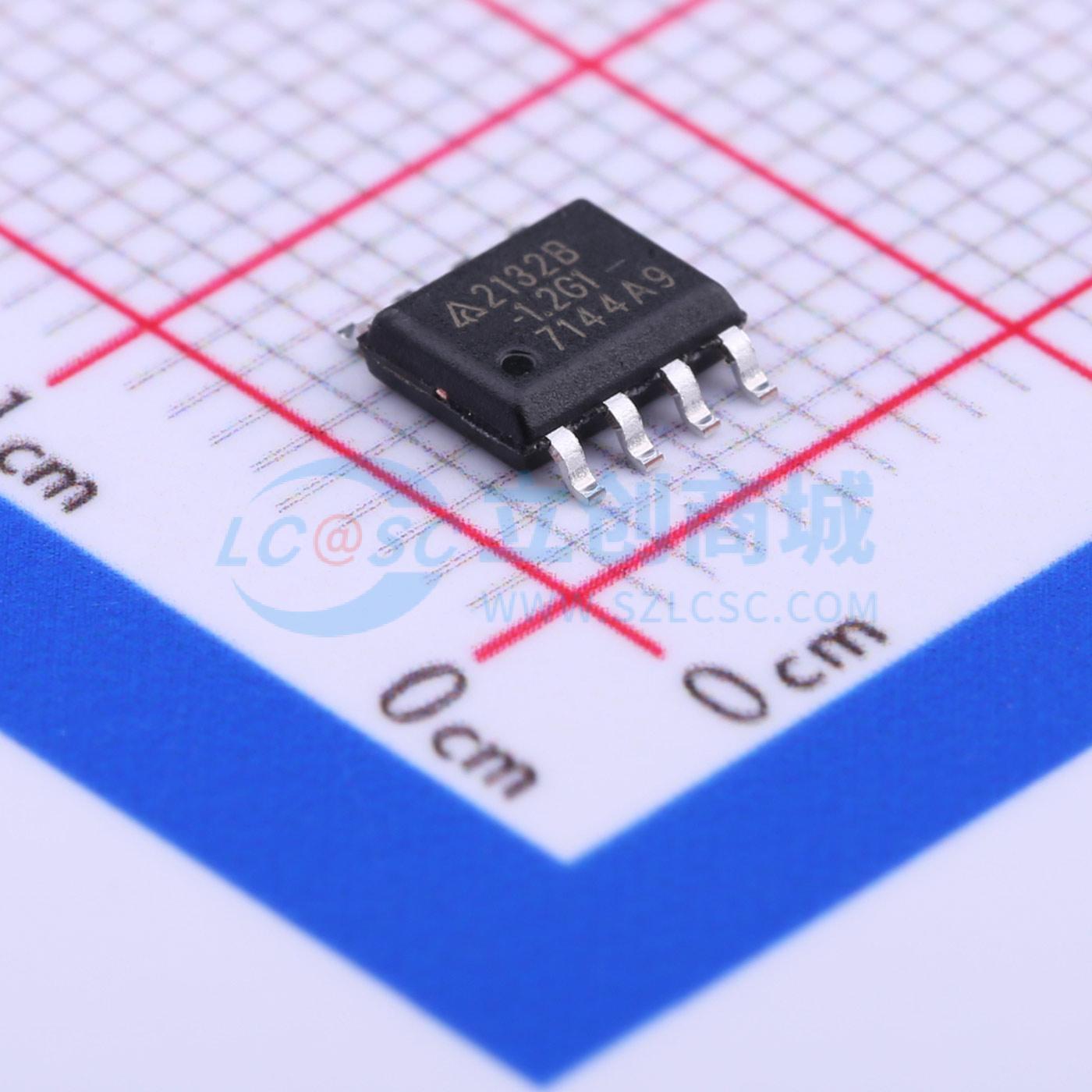

AP2132BMP-1.2TRG1
CMOS低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP2132B系列是采用CMOS工艺制造的正电压调节器IC。这些IC由一个电压基准源、一个误差放大器、一个功率晶体管、一个用于设置输出电压的电阻网络、一个用于电流保护的限流电路和一个芯片使能电路组成。AP2132B系列具有大电流、低压差、高输出电压精度、低输入电压等特点
- 品牌名称
- DIODES(美台)
- 商品型号
- AP2132BMP-1.2TRG1
- 商品编号
- C338874
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 450mV@(2A) | |
| 静态电流(Iq) | 300uA | |
| 特性 | 带使能；PG脚；过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AP2132B系列是采用CMOS工艺制造的正电压调节器IC。这些IC由电压基准、误差放大器、功率晶体管、用于设置输出电压的电阻网络、用于电流保护的限流电路和芯片使能电路组成。 AP2132B系列具有大电流、低压差、高输出电压精度、低输入电压等特点。AP2132B提供电源正常（PG）信号，以指示VOUT的电压电平是否达到其额定值的92%。它可以在低至1.4V的VIN和5V的VCTRL电压下工作，输出电压可编程至低至0.8V。 AP2132B有1.2V、1.5V、1.8V、2.5V固定输出电压版本和可调输出电压版本。固定版本集成了调节电阻。也有可调版本，可通过外部电阻设置输出电压。如果可调输出电压引脚接地，它将切换到固定输出电压。 AP2132B系列采用PSOP - 8封装。
商品特性
- 可调输出：0.8V至3.0V
- 低压差：300mV@IOUT = 2A，VOUT = 1.2V
- 过流和过温保护
- 使能引脚
- 带散热焊盘的PSOP - 8封装
- 最大输出电流：2A
- 高输出电压精度：2%
- VOUT电源正常信号，出色的线性/负载调整率
应用领域
- 笔记本电脑
