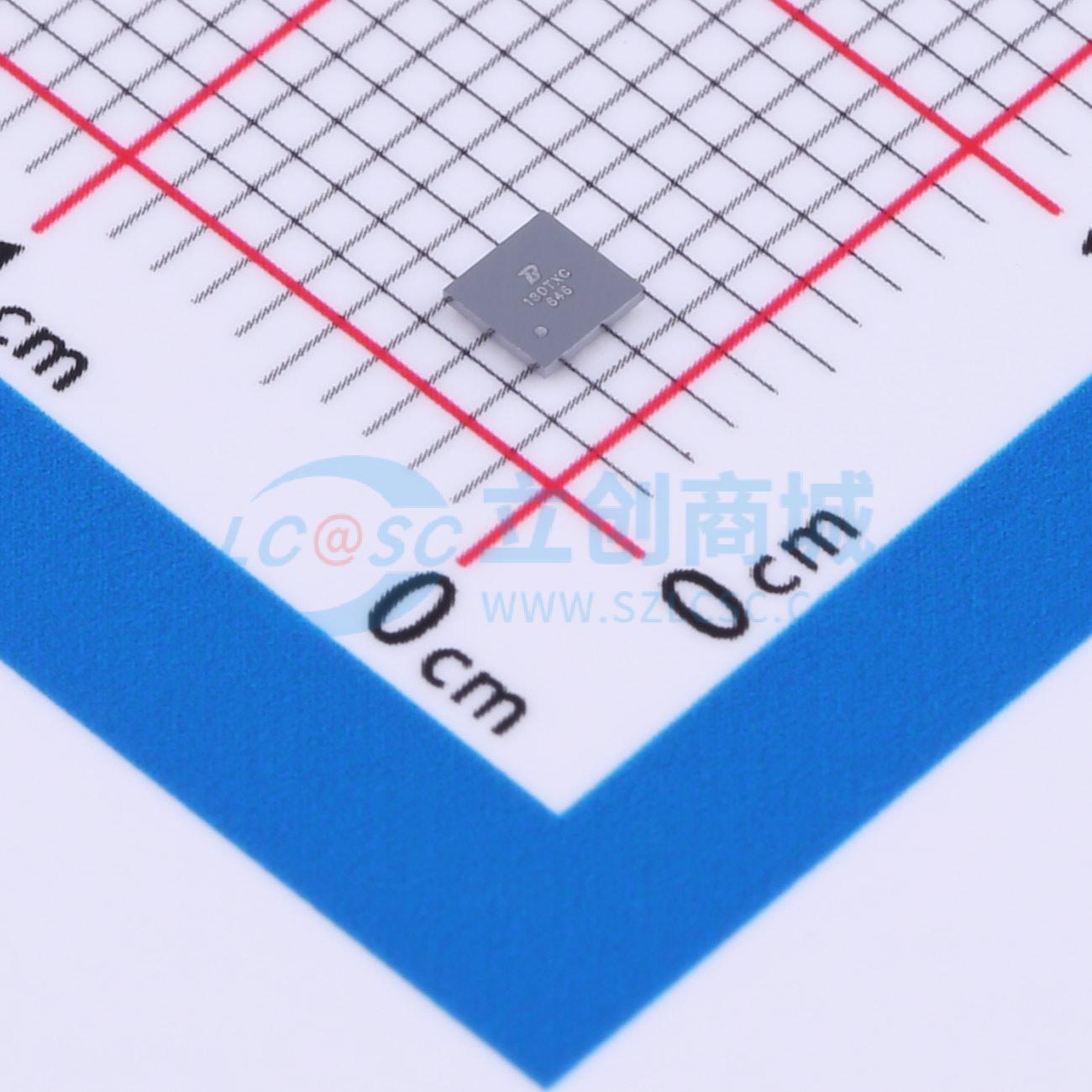

温馨提醒：图片仅供参考，商品以实物为准

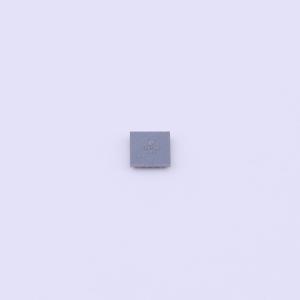

BCT646EWX-TR
2 1 MIPI C-PHY、D-PHY四数据通道开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BCT646是一款四数据通道的MIPI D-PHY、C-PHY开关。这款单刀双掷（SPDT）开关针对在两个高速或低功耗MIPI信号源之间进行切换进行了优化。BCT646符合MIPI规范设计，可连接到CSI或DSI模块
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT646EWX-TR
- 商品编号
- C338882
- 商品封装
- WLCSP-36
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 工作电压 | 1.5V~5V | |
| 导通时间(ton) | 1.1us | |
| 导通电阻(Ron) | 9Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 800ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 1.5pF | |
| 带宽 | 4.5GHz | |
| 传播延迟(tpd) | 250ps |
商品概述
BCT646是一款四数据通道MIPI D-PHY、C-PHY开关。这款单刀双掷（SPDT）开关经过优化，可在两个高速或低功耗MIPI信号源之间进行切换。BCT646符合MIPI规范设计，允许连接到CSI或DSI模块。
商品特性
- 开关类型：SPDT（10x）
- 信号类型：MIPI D-PHY、C-PHY VCC；1.5至5.0V
- 输入信号：0至1.3V RON：高速MIPI典型值6.5Ω，低速MIPI典型值6.5Ω
- ΔRON：高速和低速MIPI典型值0.15Ω RON_FLAT：典型值0.2Ω
- ICCZ：最大1μA
- ICC：最大35μA
- OIRR：典型值 -25dB
- XTALK：典型值 -30dB 差分带宽：典型值4.5GHz 通道间偏斜：典型值6ps
- CON：1.5pF
- 36球WLCSP封装
应用领域
- 手机、智能手机
- 显示器
- 平板电脑
- 笔记本电脑
