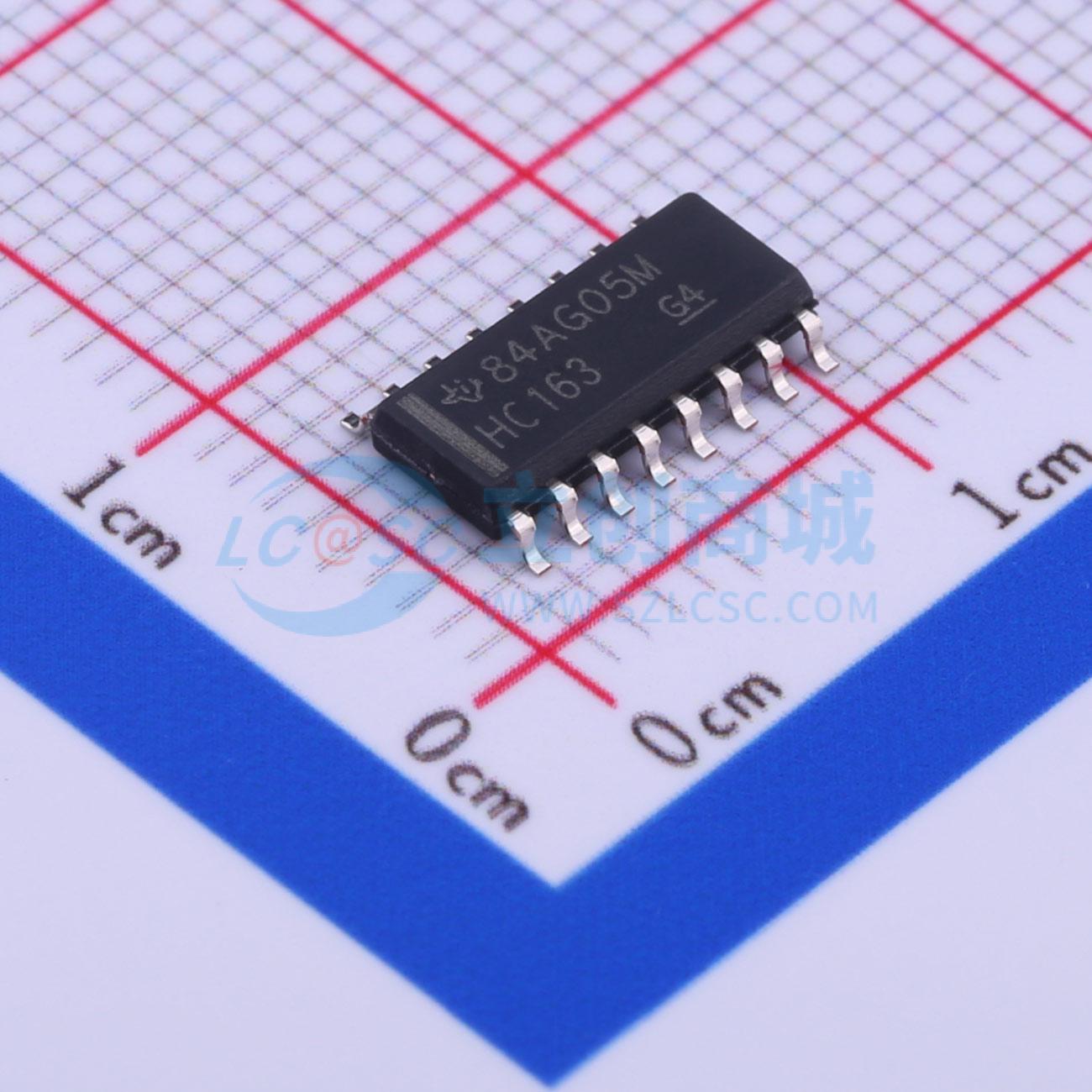

SN74HC163DR
4位同步二进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC163 4 位同步二进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC163DR
- 商品编号
- C338758
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.255克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 分辨率(位) | 4 | |
| 系列 | 74HC | |
| 计时方向 | - | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 同步 | |
| 计时方式 | 同步 | |
| 计数速率 | 36MHz | |
| 传播延迟(tpd) | 35ns | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 可编程分频比；复位功能；级联计数器；同步计数 |
商品概述
这是一款同步可预设计数器，包含SN54HC163、SN74HC163两种器件，为4位二进制计数器，带有内部进位超前逻辑，所有触发器同步时钟触发，输出同步变化，消除了通常与异步纹波时钟计数器相关的输出计数尖峰，缓冲时钟输入在时钟波形的上升沿触发四个触发器；支持完全可编程，可预设置为0到15之间的任意数值，预设置为同步操作；带有同步清零功能，可方便修改计数长度；内置进位超前电路，可实现级联，无需额外门电路；具有完全独立的时钟电路，控制输入的工作模式改变不会影响计数器内容，直到时钟触发，计数器功能仅由满足稳定建立保持时间的条件决定。
商品特性
- 宽工作电压范围2V~6V
- 输出最高可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为80μA
- 典型传输延迟tpd为14ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- 内部带有进位超前逻辑，可实现快速计数
- 带有进位输出，支持n位级联
- 同步计数，可同步编程预设置
- 最大电源电压范围为-0.5V~7V
- 输入钳位电流为±20mA
- 输出钳位电流为±20mA
- 连续输出电流为±25mA
- VCC或GND端连续电流为±50mA
- 储存温度范围为-65℃~150℃
应用领域
- 高速计数设计
- n位同步计数级联应用
