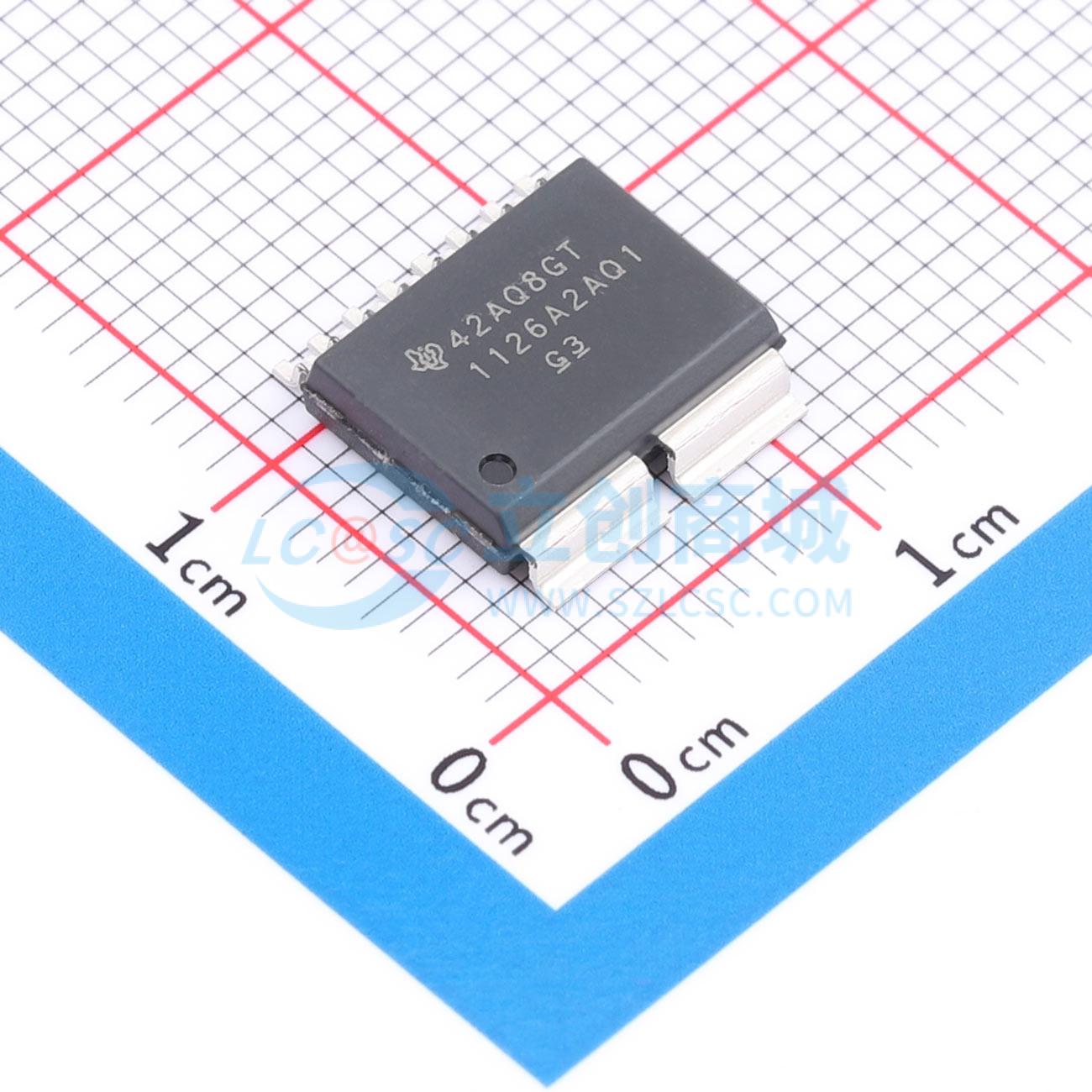

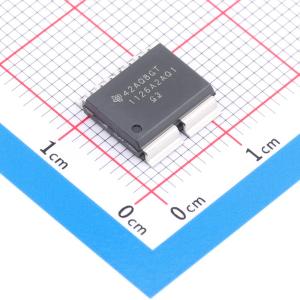

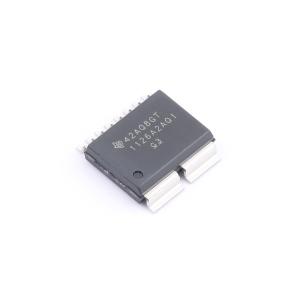

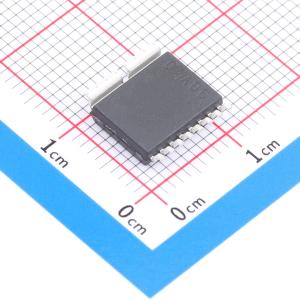

TMCS1126A2AQDVGRQ1

TMCS1126-Q1是一款具有行业领先隔离和精度的电流隔离式霍尔效应电流传感器。该传感器能提供与输入电流成正比的输出电压，在所有灵敏度选项下均具有出色的线性度和低漂移。精密信号调理电路内置漂移补偿功能，在无需系统级校准的情况下，温度和寿命周期内的最大灵敏度误差小于1.4%；若在室温下进行一次性校准，包含寿命和温度漂移的最大灵敏度误差小于0.9%。

交流或直流输入电流流经内部导体，产生的磁场由集成在芯片上的霍尔效应传感器测量。无芯结构无需使用磁集中器。差分霍尔传感器可抑制外部杂散磁场的干扰。低导体电阻可将可测量电流范围提高至±120A，同时将功率损耗降至最低，并降低散热要求。绝缘性能可承受5kV RMS电压，爬电距离和电气间隙至少为8mm，提供高可靠性的长期增强工作电压。集成屏蔽功能可实现出色的共模抑制和瞬态抗扰度。

固定灵敏度使该器件能够在3V至5.5V的单电源下工作，消除了比例误差并提高了电源噪声抑制能力。德州仪器（TI）提供低成本的B级选项。

• 符合AEC-Q100汽车应用标准
  • 温度等级1：环境温度TA为 -40°C至125°C
• 具备功能安全能力，提供有助于功能安全系统设计的文档
• 高连续电流能力：80A RMS
• 强大的增强隔离性能
• 高精度 - A级
  • 灵敏度误差：±0.1%
  • 灵敏度热漂移：±20ppm/°C
  • 灵敏度寿命漂移：±0.2%
  • 失调误差：±0.2mV
  • 失调热漂移：±2μV/°C
  • 失调寿命漂移：±0.2mV
  • 非线性度：±0.1%
• 标准精度 - B级
• 对外部磁场具有高抗扰度
• 精确的零电流参考输出
• 快速响应
  • 信号带宽：500kHz
  • 响应时间：250ns
  • 传播延迟：60ns
  • 过流检测响应：100ns
• 工作电源范围：3V至5.5V
• 支持双向和单向电流检测
• 多种灵敏度选项
  • 范围从15mV/A至150mV/A
• 安全相关认证
  • UL 1577组件认可计划
  • IEC/CB 62368-1

• 车载充电器
• DC/DC转换器
• HVAC压缩机
• 高压功率分配单元
