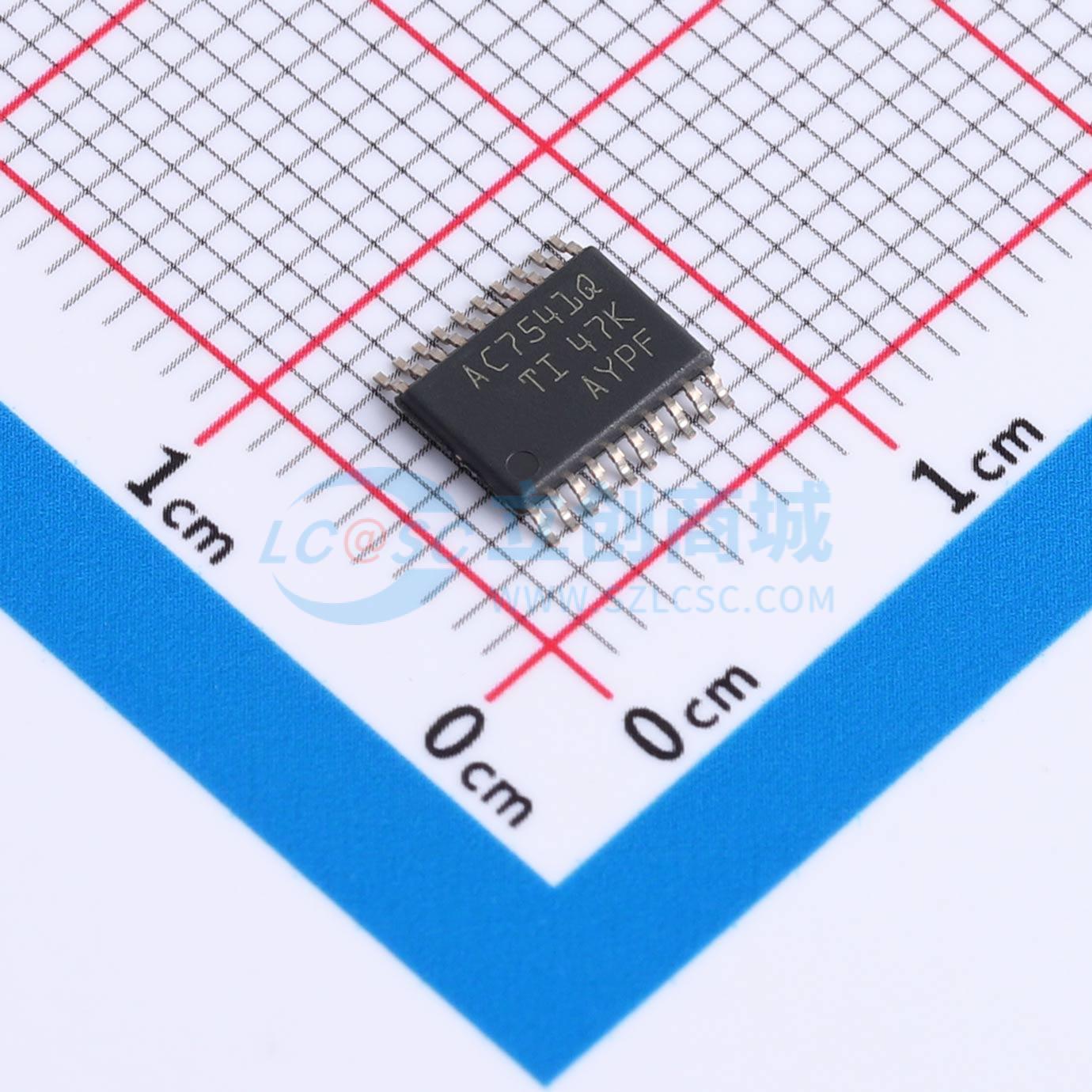

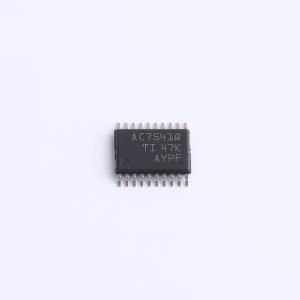

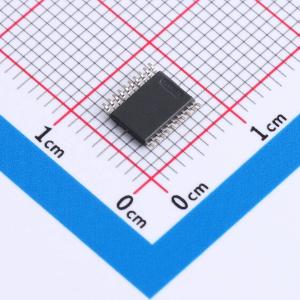

SN74AC7541QPWRQ1
具有开漏输出的汽车类八通道缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 包含八个具有开漏输出的独立缓冲器。使用任一输出使能输入（OE1或OE2）可同时强制所有通道进入高阻抗状态。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AC7541QPWRQ1
- 商品编号
- C29881489
- 商品封装
- TSSOP-20
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.5V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 系列 | 74AC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 11.9ns@5V,50pF | |
| 功能特性 | 输出使能；电平转换 |
商品概述
SN74AC7541-Q1 是具有开漏输出的汽车类八通道缓冲器。SN74AC7541-Q1 包含八个具有开漏输出的独立缓冲器。使用任一输出使能输入（OE1 或 OE2）可同时强制所有通道进入高阻抗状态。低电平有效输出能够使引脚（OE1 和 OE2）控制所有八个通道，并配置为使输出都必须为低电平才能有效。启用输出时，输出被主动驱动为低电平或被设置为高阻抗状态。
商品特性
- 符合面向汽车应用的AEC-Q100标准
- 器件温度等级 1: -40℃ 至 +125℃
- 器件HBM ESD分类等级2
- 器件 CDM ESD 分类等级 C4B
- 采用具有可湿性侧面的QFN封装
- 1.5V至6V的宽工作电压范围
- 输入电压高达6V
- 电压为 5 V 时，为 24 mA 的连续输出驱动
- 电压为 5 V 时，支持高达 75 mA 的输出驱动 (短时突发)
- 驱动 50Ω 传输线
- 电压为 5 V 且负载为 50 pF 时的最大 tpd 为 11 ns
应用领域
- 控制指示灯LED
- 使用开漏输出进行电平转换
