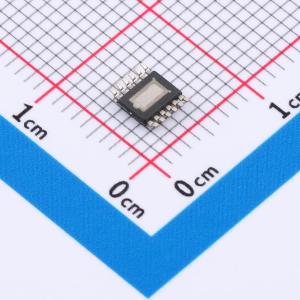

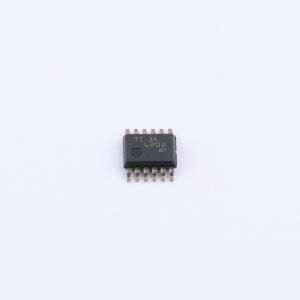

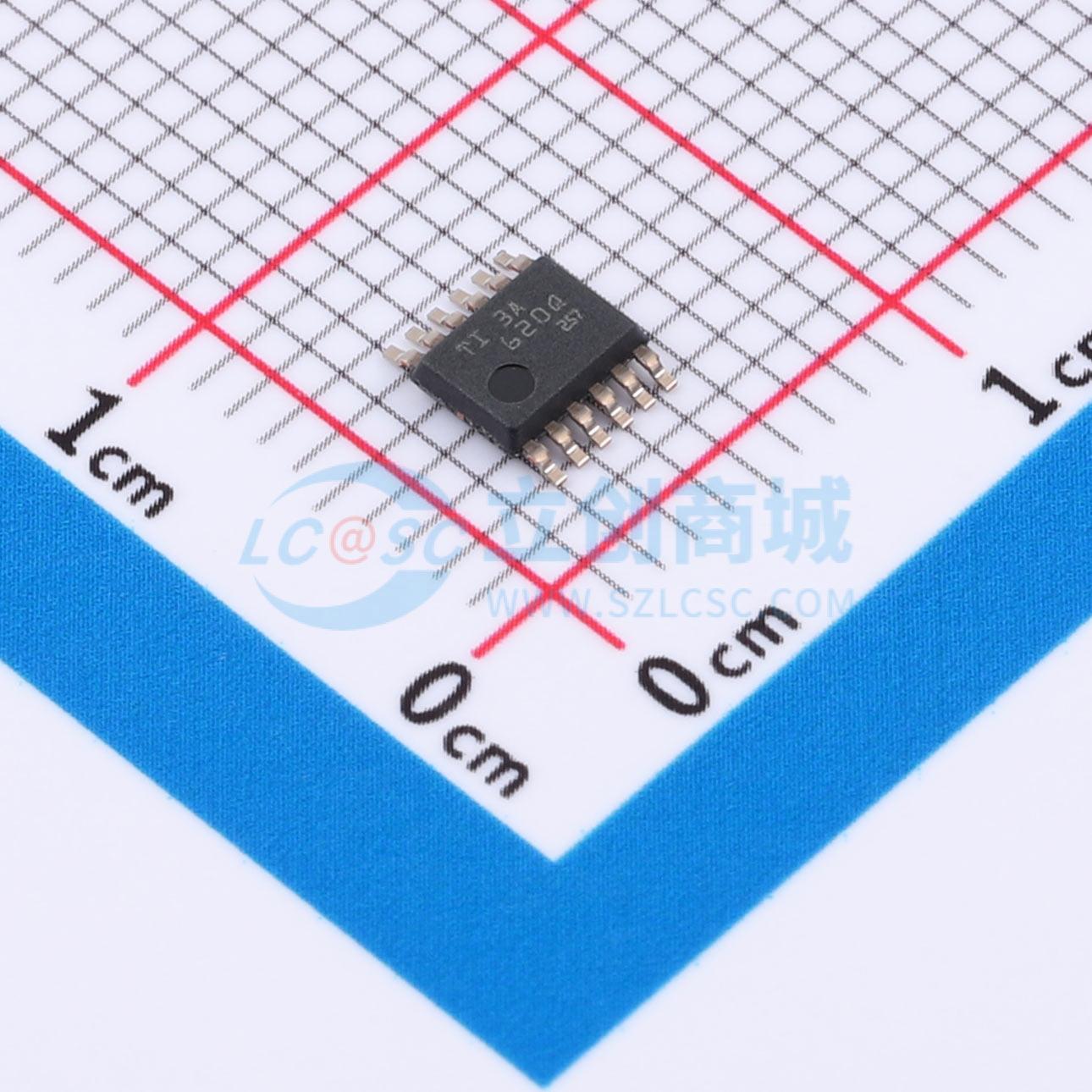

TPS92620QDGNRQ1

具有热共享功能的汽车类双通道高侧LED驱动器

描述: 双通道LED驱动器采用独特的热管理设计，可减少器件温升。是由汽车电池直接供电的线性驱动器，具有宽电压范围，每个通道可输出高达250mA的全电流负载。外部分流电阻器可用来共享输出电流并由驱动器驱动。该器件具有全面的诊断功能，包括LED开路、LED接地短路和器件过热保护。连带失效功能可与其他LED驱动器配合工作，从而满足不同的要求。
品牌名称: TI(德州仪器)
商品型号: TPS92620QDGNRQ1
商品编号: C29887885
商品封装: HVSSOP-12
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	功能特性	短路保护(SCP)；LED开路保护；过温保护(OTP)
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	5%

商品概述

TPS92620-Q1 双通道 LED 驱动器采用独特的热管理设计，可减少器件温升。TPS92620-Q1 是由汽车电池直接供电的线性驱动器，具有宽电压范围，每个通道可输出高达 250 mA 的全电流负载。外部分流电阻器可用来共享输出电流并由驱动器驱动。该器件具有全面的诊断功能，包括 LED 开路、LED 接地短路和器件过热保护。TPS92620-Q1 的连带失效功能可与其他 LED 驱动器（如 TPS9261x-Q1、TPS9262x-Q1、TPS9263x-Q1 和 TPS92830-Q1 器件）配合工作，从而满足不同的要求。

商品特性

符合面向汽车应用的AEC-Q100标准
温度等级 1: -40℃ 至 125℃, TA
宽输入电压范围:4.5V 至 40V
通过外部分流电阻器实现热共享功能
故障模式下具有低电源电流
睡眠模式下的超低关断电流（仅适用于HVSSOP封装）
双通道高精度电流调节
每个通道的电流输出高达 250 mA
在整个温度范围内精度为 ±5%
通过电阻器独立设置电流
用于亮度控制的独立PWM引脚
低压降，250mA时最大压降为600mV
LED开路，具有自动恢复功能
LED 接地短路，具有自动恢复功能
支持诊断并具有可调阈值
可配置为连带失效或仅失效通道关闭的故障总线 (N-1)
热关断
工作结温范围:-40℃ 至 150℃

应用领域

车外尾灯:尾灯、中央高位刹车灯、侧标志灯
车外小灯:门把手、盲点检测指示灯、充电口
车内灯:顶灯、阅读灯
通用LED驱动器应用

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~40V
	输出电流	250mA
	调光	PWM
