TA1839C

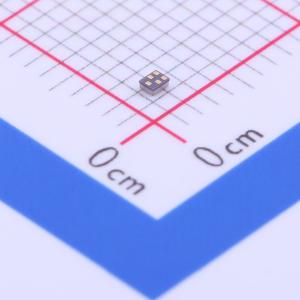

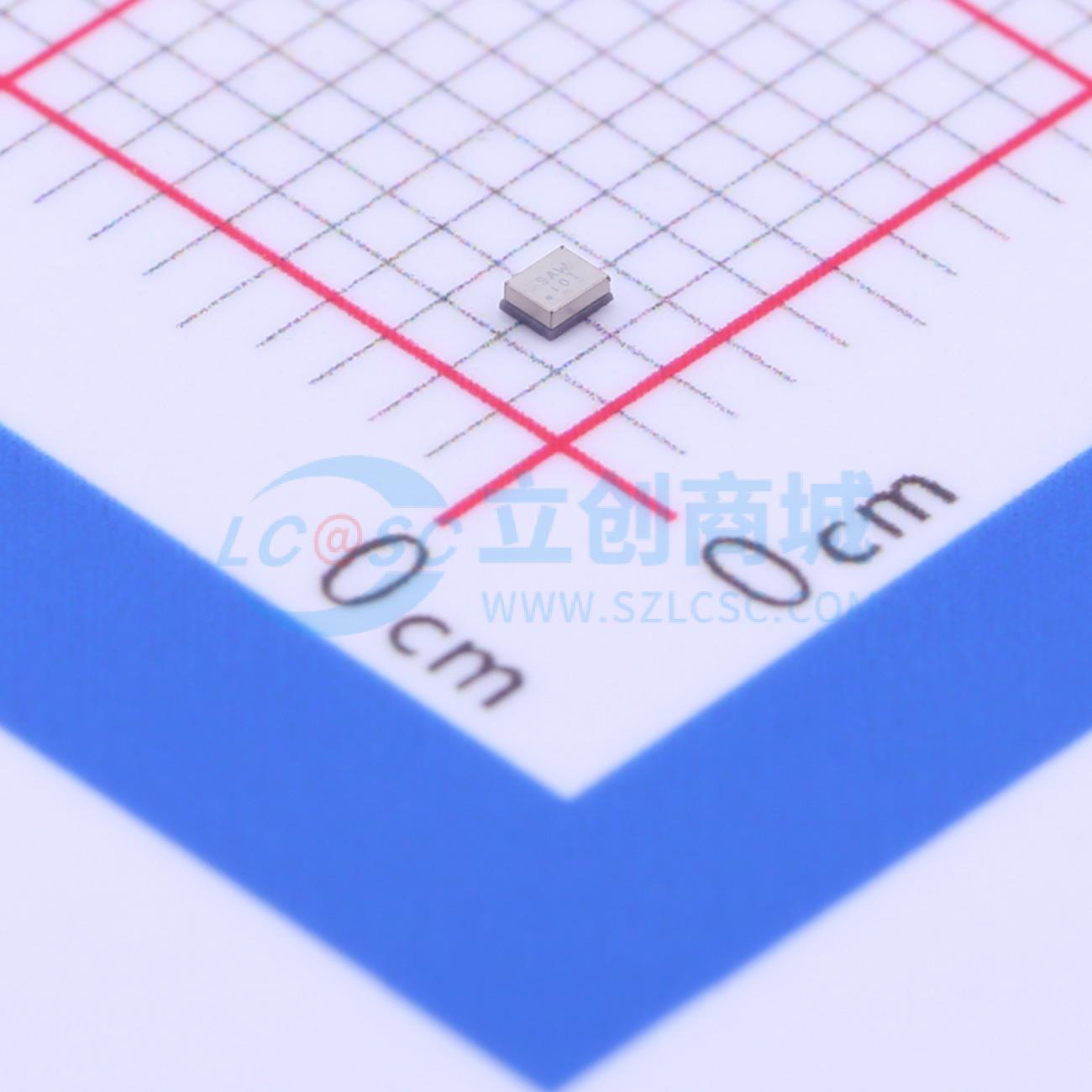

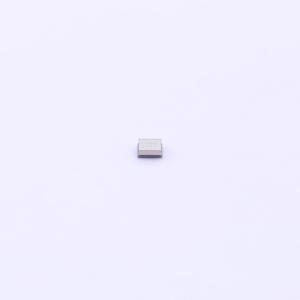

SAW RX滤波器 942.5MHz LTE频段8 SMD 1109 (35MHz带宽) 型号：TA1839C

A. 最大额定值：

1. 最大输入功率：+10 dBm（通带内）
2. 最大直流电压：±5V（仅设备）
3. 工作温度：-20℃至+85℃
4. 设备存储温度：-40℃至+100℃
5. 湿度敏感等级：1级
6. 静电放电：100V（MM）200V（HBM）

静电敏感器件（ESD）

B. 电气特性： 终止源阻抗：Zs = 50 Ω（单端） 终止负载阻抗：ZL = 50 Ω（单端）

参数描述

• 中心频率：942.5 MHz
• 插入损耗（925~960 MHz）：2.0 dB（典型值）至3.0 dB（最大值）
• 幅度波动（925~960 MHz）：1.3 dB（典型值）至2.3 dB（最大值）
• 输入端驻波比（925~960 MHz）：1.9（典型值）至2.3（最大值）
• 输出端驻波比（925~960 MHz）：2.0（典型值）至2.3（最大值）

衰减（dB）:

• 880~915 MHz：46 dB（最小值）至48 dB（典型值）
• 980~1558 MHz：15 dB（最小值）至26 dB（典型值）
• 1559~1607 MHz：40 dB（最小值）至51 dB（典型值）
• 1850~1920 MHz：35 dB（最小值）至44 dB（典型值）
• 2400~2500 MHz：30 dB（最小值）至38 dB（典型值）
• 2775~2880 MHz：28 dB（最小值）至36 dB（典型值）
• 3700~3840 MHz：25 dB（最小值）至32 dB（典型值）
• 4625~4800 MHz：20 dB（最小值）至30 dB（典型值）
• 4900~5950 MHz：18 dB（最小值）至27 dB（典型值）
• 5550~5725 MHz：18 dB（最小值）至27 dB（典型值）
• 6475~6720 MHz：15 dB（最小值）至25 dB（典型值）
• 7400~7680 MHz：15 dB（最小值）至23 dB（典型值）

E. 外形图： 设备尺寸：1.1typ. X 0.9typ. X 0.5maX

引脚配置：

• 引脚1：IN（单端I引脚）
• 引脚2：GND（地）
• 引脚3：GND（地）
• 引脚4：OUT（单端引脚）
• 引脚5：GND（地）

顶视图（样品生产和批量生产）

F. 包装：

1. 卷盘尺寸
2. 载带尺寸

G. 推荐回流焊曲线：

1. 预热应固定在150~180℃，持续60~90秒。
2. 升温至预热温度150℃的时间至少为30秒。
3. 加热应固定在220℃，持续50~80秒，并在260℃ ±5℃峰值（20~40秒）。
4. 时间：2次。

• 942.5MHz LTE B8 SMD 1109 (35MHz 带宽)
