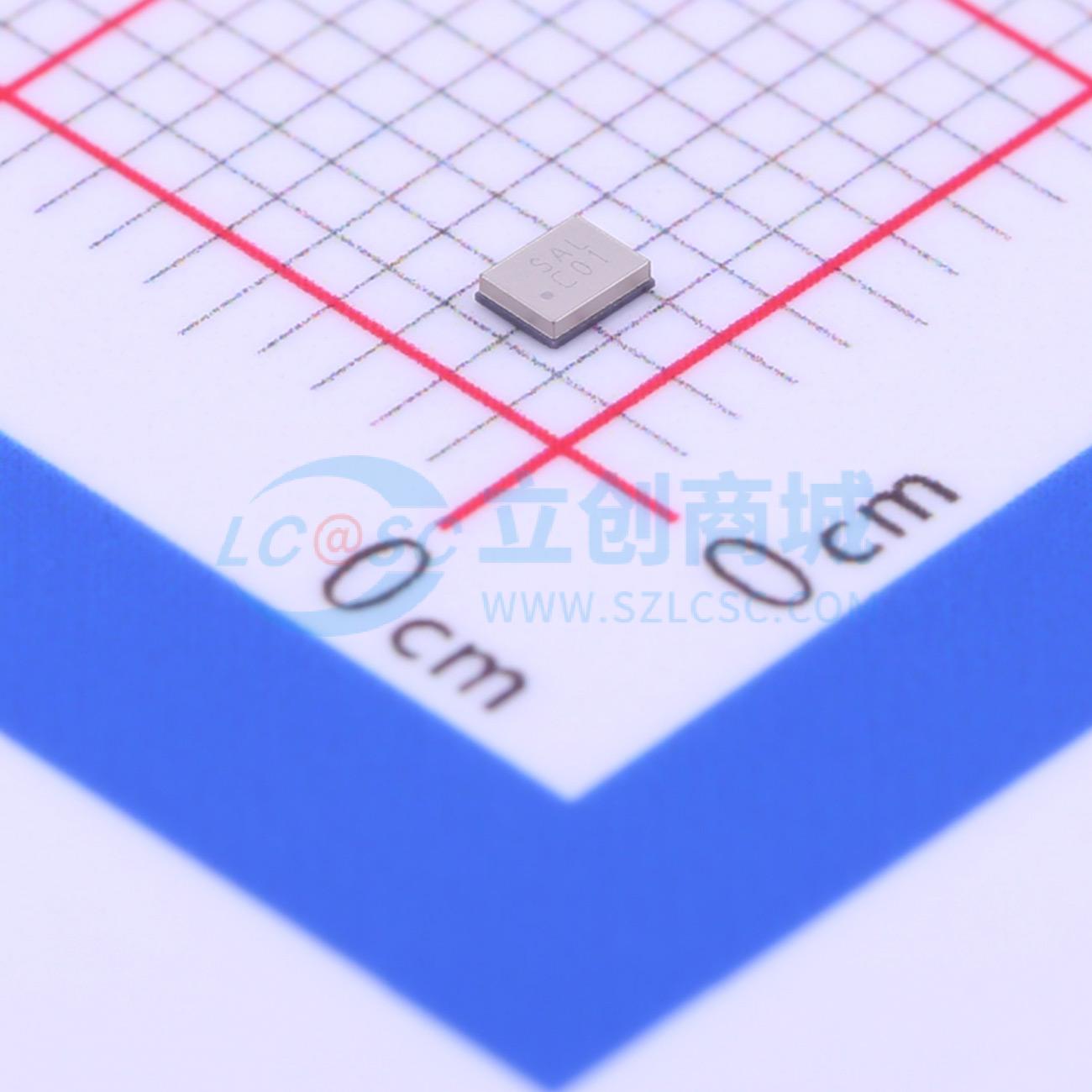

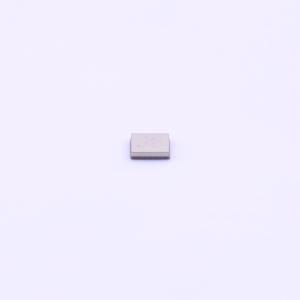

TF0126A

SAW DPX 1950/2140 MHz LTE 频段 1 SMD 1814 (60 MHz 带宽) 型号: TF0126A 版本号: 2

A. 最大额定值:

1. 工作温度范围: -20 至 +85℃
2. 存储温度范围: -20 至 +85℃
3. 输入功率: 29 dBm (0.8 W) (Ta = +50℃, > 50000 h, CW)
4. 最大直流电压: +/- 3 V
5. 湿度敏感等级: 1 级
6. ESD 50V (MM) 100V (HBM)

静电敏感器件 (ESD)

B. 电气特性:

• 终端阻抗 (TX 端口): 50//22 nH Ω (单端)
• 终端阻抗 (RX 端口): 100//8.2 nH Ω (平衡)
• 终端阻抗 (天线端口): 50//2.7 nH Ω (单端)

TX 到 ANT (fT0=1950 MHz):

• 插入损耗: 1950~1980 MHz, 典型值: 1.7 dB, 最大值: 2.2 dB
• 幅度波动: 1950~1980 MHz, 典型值: 0.8 dB, 最大值: 1.2 dB
• 电压驻波比: ANT TX, 1920~1980 MHz, 典型值: 1.6, 最大值: 2.0
• 电压驻波比: 1920~1980 MHz, 最小值: 1.4, 最大值: 2.0
• 衰减:
  • 1574~1577 MHz, 32 dB, 39 dB
  • 1805~1880 MHz, 15 dB, 40 dB
  • 2010~2025 MHz, 10 dB, 26 dB (Ta=+15~85 ℃)
  • 2110~2170 MHz, 40 dB, 49 dB
  • 2400~2500 MHz, 30 dB, 50 dB
  • 3840~3960 MHz, 30 dB, 38 dB

ANT 到 RX (fT0=2140 MHz):

• 插入损耗: 2110~2170 MHz, 典型值: 1.8 dB, 最大值: 2.2 dB
• 幅度波动: 2110~2170 MHz, 典型值: 0.7 dB, 最大值: 1.2 dB
• 相位平衡: 2110~2170 MHz, 最小值: -12 度, 典型值: -8/+1 度, 最大值: +12 度
• 幅度平衡: 2110~2170 MHz, 最小值: -1.2 dB, 典型值: -0.2/+0.7 dB, 最大值: +1.2 dB
• 电压驻波比: ANT RX, 2110~2170 MHz, 最小值: 1.4, 最大值: 2.0
• 电压驻波比: 2110~2170 MHz, 最小值: 1.7, 最大值: 2.1
• 衰减:
  • 1920~1980 MHz, 45 dB, 49 dB
  • 1980~2025 MHz, 20 dB, 41 dB
  • 2400~2500 MHz, 30 dB, 40 dB

TX 到 RX:

• 隔离度: 1920~1980 MHz, 53 dB, 57 dB
• 隔离度: 2110~2170 MHz, 47 dB, 51 dB

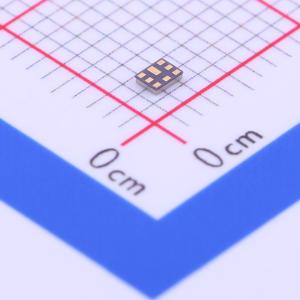

引脚配置:

• 引脚编号 1: RX, 接收引脚
• 引脚编号 2: GND, 接地引脚
• 引脚编号 3: TX, 发射引脚
• 引脚编号 4: GND, 接地引脚
• 引脚编号 5: GND, 接地引脚
• 引脚编号 6: ANT, 天线引脚
• 引脚编号 7: GND, 接地引脚
• 引脚编号 8: GND, 接地引脚

包装:

• 卷盘尺寸: 3,000 件, A: 180.0+0.0/-1.5 mm, B: 66.0 +/-0.5 mm, 13.0+/-0.2 mm, W1: 9.0+1.0/-0.0 mm, W2: 11.4 +/-1.0 mm
• 卷盘材料: 聚苯乙烯 + 碳, 符合 EIAJ-ET-7200A, 颜色: 黑色, 表面电阻 (参考值): 109Ω/sq 最大值

推荐回流焊曲线:

1. 预热: 150~180℃, 60~90 秒
2. 升温至预热温度 150℃: 最少 30 秒
3. 加热: 220℃, 50~80 秒, 在 245~260℃ 达到峰值 (最少 10 秒)
4. 时间: 2 次
