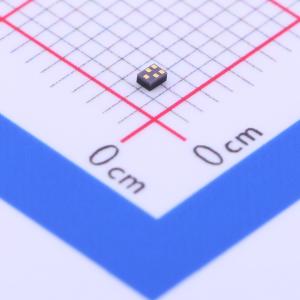

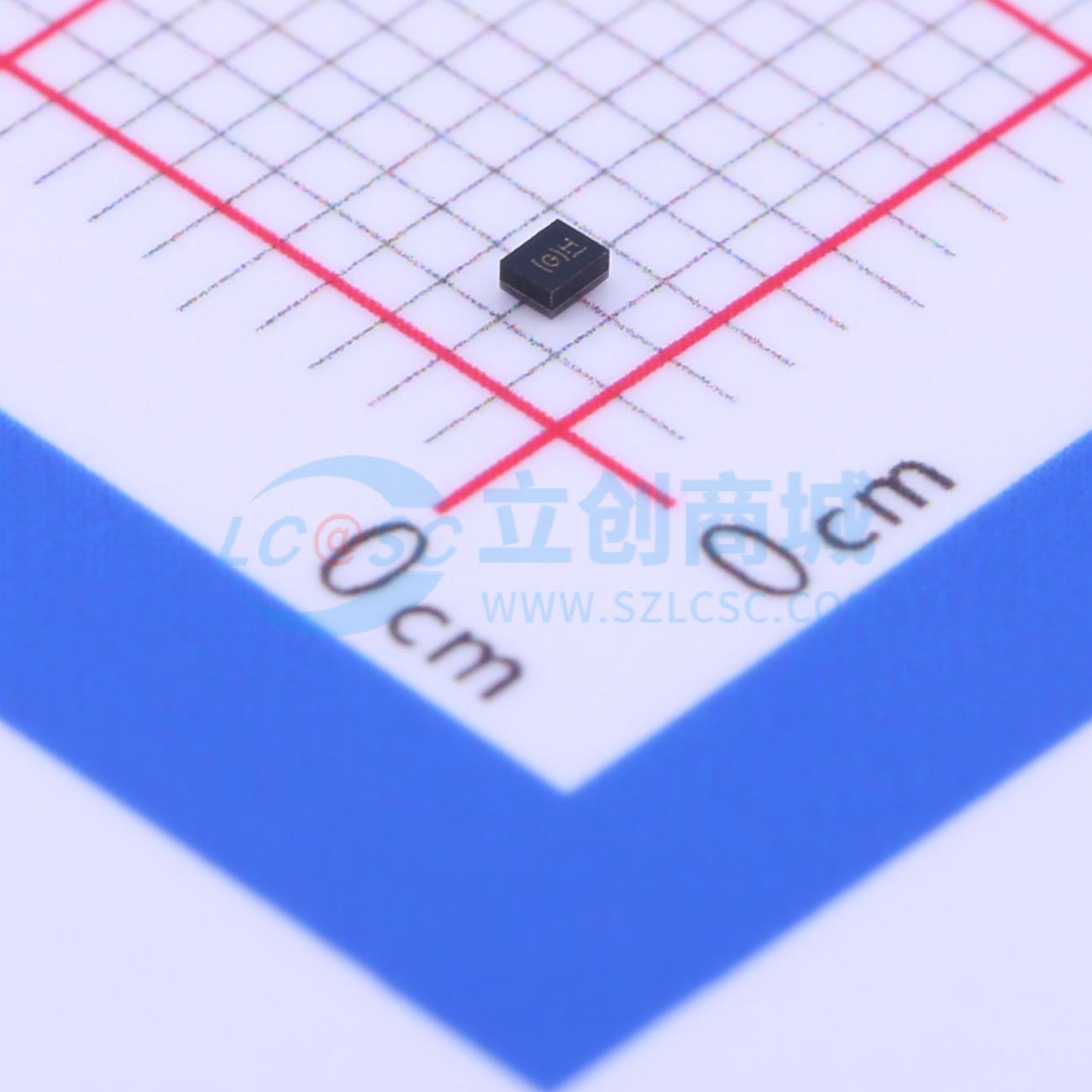

TA1991A
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 声表面波滤波器(SAW) | |
| 中心频率 | 2.605GHz | |
| 通带带宽 | 100MHz |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | - | |
| 插入损耗 | 1.7dB；3.6dB；3.5dB；2.6dB；3.8dB；3.2dB | |
| 工作温度 | -20℃~+85℃ |
商品概述
SAW RX滤波器 2605 MHz LTE频段41 SMD 1109（100MHz带宽）型号：TA1991A
A. 最大额定值：
- 输入功率电平：10 dBm
- 直流电压：0V
- 工作温度：-20℃ 至 +85℃
- 存储温度：-40℃ 至 +85℃
- 湿度敏感等级：3级 (MSL3)
- 静电放电 50V（MM）100V（HBM）
静电敏感设备 (ESD)
B. 电气特性：
- 中心频率 (Fo)：2605 MHz
- 在2555.0 ~ 2575.0 MHz范围内的插入损耗：3.6至3.8 dB
- 2575.0~2635.0MHz：1.7至2.6 dB
- 2635.0 ~2655.0 MHz：3.2至3.5 dB
- 在2550.0~2655.0MHz范围内的幅度波动：1.9至2.5 dBp-p
- 衰减：
- 10.0 ~ 960.0 MHz：32至38 dB
- 1225.0~1559.0MHz：30至35 dB
- 1559.0~1606.0MHz：30至35 dB
- 1606.0~1710.0MHz：28至34 dB
- 1710.0~2170.0MHz：28至35 dB
- 2170.0 ~ 2400.0 MHz：28至34 dB
- 2401.0 ~ 2438.0 MHz：35至38 dB
- 2421.0 ~2483.0 MHz：35至45 dB
- 2750.0~4900.0MHz：27至38 dB
- 4900.0~ 6000.0 MHz：40至45 dB
- 6000.0 ~ 8000.0 MHz：40至45 dB
- 在2555.0~2655.0MHz范围内的驻波比 (VSWR)：1.5至2.2
引脚描述：
- B, C, E: 接地
- A: 输入
- D: 输出
D. 外形图：
- [外形图]
G. 包装：
- 卷盘尺寸 7” / 5000pcs
- [卷盘尺寸图]
- [载带尺寸图]
H. 推荐回流焊曲线：
- 预热应固定在150~180℃，持续60~90秒。
- 升温到预热温度150℃的时间至少为30秒。
- 加热应固定在220℃，持续50~80秒，并在260℃+0/-5℃峰值下保持20~40秒。
- 时间：2次
- [推荐回流焊曲线图]
