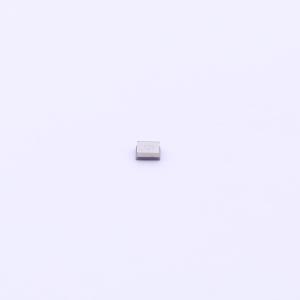

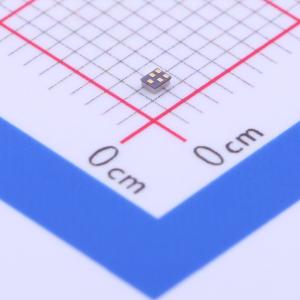

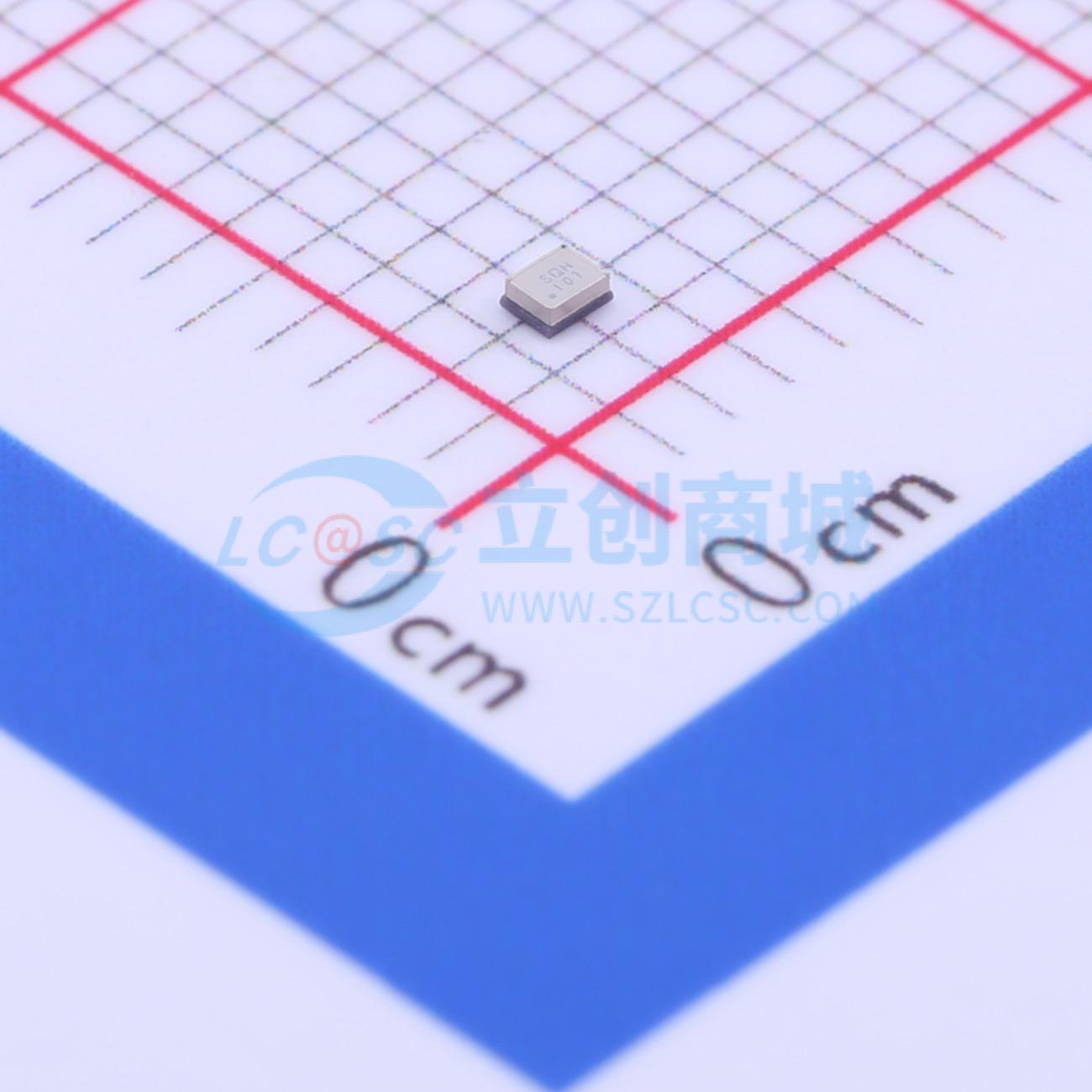

TA1847C
2655MHz LTE Band 7 SAW Rx Filter
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TST(嘉硕)
- 商品型号
- TA1847C
- 商品编号
- C337659
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 声表面波滤波器(SAW) | |
| 中心频率 | 2.655GHz | |
| 通带带宽 | 70MHz |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | - | |
| 插入损耗 | 3dB | |
| 工作温度 | -30℃~+85℃ |
商品概述
SAW RX滤波器 2655MHz LTE频段7 SMD 1109 (70MHz带宽)
型号：TA1847C
A. 最大额定值:
- 工作温度范围：-30至+85℃
- 存储温度范围：-40℃至+100℃
- 最大输入功率：+10 dBm
- 最大直流电压：±5 V
- 湿度敏感等级：1级
- ESD 50V(MM) 100V(HBM)
静电敏感器件(ESD)
B. 电气特性:
源端阻抗：Zs=50//5.1 nH Ω（单端）
负载端阻抗：ZL=50//5.1 nH Ω（单端）
参数描述:
- 中心频率：2655 MHz
- 插入损耗（2620~2690MHz）：2.5至3.0 dB
- 幅度波动（2620~2690MHz）：0.8至1.5 dB
- 输入驻波比（2620~2690MHz）：1.6至2.0
- 输出驻波比（2620~2690MHz）：1.8至2.2
- 衰减:
- 1~2400MHz：30至36 dB
- 45 MHz：50至65 dB
- 2400~2500 MHz：32至37 dB
- 2500~2570MHz：35至38 dB
- 2570~2600MHz：2至4 dB
- 2775~6000MHz：15至30 dB
- 7620~7830MHz：15至25 dB
- 7860~8000 MHz：15至24 dB
E. 外形图:
器件尺寸：1.1typ. X 0.9typ. X 0.5maX.
引脚配置:
- 引脚1：IN（单端引脚）
- 引脚2：GND（地）
- 引脚3：GND（地）
- 引脚4：OUT（单端引脚）
- 引脚5：GND（地）
F. 包装:
- 卷盘尺寸
- 载带尺寸
G. 推荐回流焊曲线:
- 预热应固定在150~180℃，持续60~90秒。
- 升温至预热温度150℃的时间至少为30秒。
- 加热应固定在220℃，持续50~80秒，并在260℃±5℃峰值（20~40秒）。
- 时间：2次。
