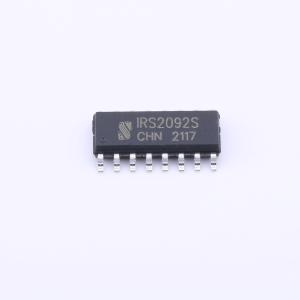

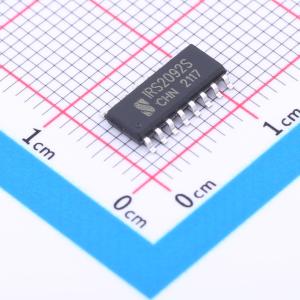

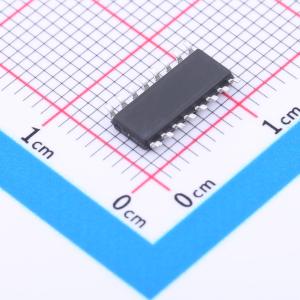

温馨提醒：图片仅供参考，商品以实物为准
IRS2092STRPBF-JSM
受保护数字音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成模拟信号输入的 D 类功率放大器 PWM调制，高低压侧均集成过流保护电路，并具有自恢复功能
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- IRS2092STRPBF-JSM
- 商品编号
- C2900592
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1W | |
| 工作电压 | 10V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | 3mA | |
| 工作温度 | -40℃~+125℃ | |
| 电源纹波抑制比(PSRR) | 60dB |
商品概述
IRS2092S是一款高压、高性能的D类音频功率放大器驱动芯片，针对超大输出功率的D类音频功放系统设计。集成有模拟功率放大器，PVM波调制电路，高、低压侧过流保护功能（针对高低压侧两个功率器件），防直通死区逻辑以及三个电压域（VAA~VSS/VCC~COM/VB~VS），该产品采用灵活开放式的拓扑结构实现PWM调制功能。IRS2092S集成了启动和关断期间的“咔哒”声消除功能，用于抑制PVWIM信号启动和关闭期间非必要的听觉噪声。配合一个功率桥电路及少许无源器件即可实现一个完整的D类音频功率放大器。IRS2092S采用SOP-16封装，可以在 -40°C 至 125°C 温度范围内工作。
IRS2092S是一款集成了PWM波调制器、过流保护功能的大功率D类音频放大器驱动芯片。IRS2092S结合两个外置功率MOSFET和一些无源器件即可组成一个具有高、低压侧过流保护、直通保护、欠压保护的完整的D类音频功率放大器。误差放大器模拟输入部分用途广泛，PWM波调制电路灵活可调，适用多种PWM调制机制。本产品通过检测功率MOSFET的RDS(on)来检测功率器件是否过流，摒弃了传统过流保护直接检测电流的方式，简化了系统结构，降低了应用的复杂度。模拟PWM调制器以及保护逻辑均放置于一个浮动阱中，高压侧电路亦放置于一个浮动阱中，浮动阱与芯片衬底地（COM）之间的击穿电压超过300V，可用于高达 ±150V 的功放应用，实现超过500W的功率输出。IRS2092S还集成了“咔哒”噪声消除电路用以抑制PWM调制波形启动和关断阶段引起的噪声。
商品特性
- 集成模拟信号输入的D类功率放大器
- 功率放大器开环增益大于60dB
- 高低压侧均集成过流保护电路，并具有自恢复功能
- 外置5V参考电压输出，低压侧过流保护阈值可编程
- 保护信号持续时间可编程定时功能
- 可编程预设死区时间以提高THD性能：25ns @ DT端口电压 > 0.57V；40ns @ 0.57V > DT端口电压 > 0.36V；65ns @ 0.36V > DT端口电压 > 0.23V；105ns @ 0.23V > DT端口电压 > 0V
- 集成开启期间与关断器件的“咔哒”声消除功能
- 集成多电压域欠压保护及过压钳位保护功能
- 高瞬态噪声抑制能力（CMTI）：> 50V/ns
- 高达 ±150V 的输出摆率，可实现输出功率超过500W
- 最大工作频率：800KHz
- 宽温度范围：-40°C ~ 125°C
- 开关参数：360ns/335ns典型传输延时
- 500ns最大过流保护延时
- 250ns最大使能控制延时
- 负载输出拉电流/灌电流能力高达2A
- 符合RoHS标准
- SOP - 16封装
应用领域
- 家庭影院系统
- 立体声系统
- 迷你组件
- 有源扬声器系统
