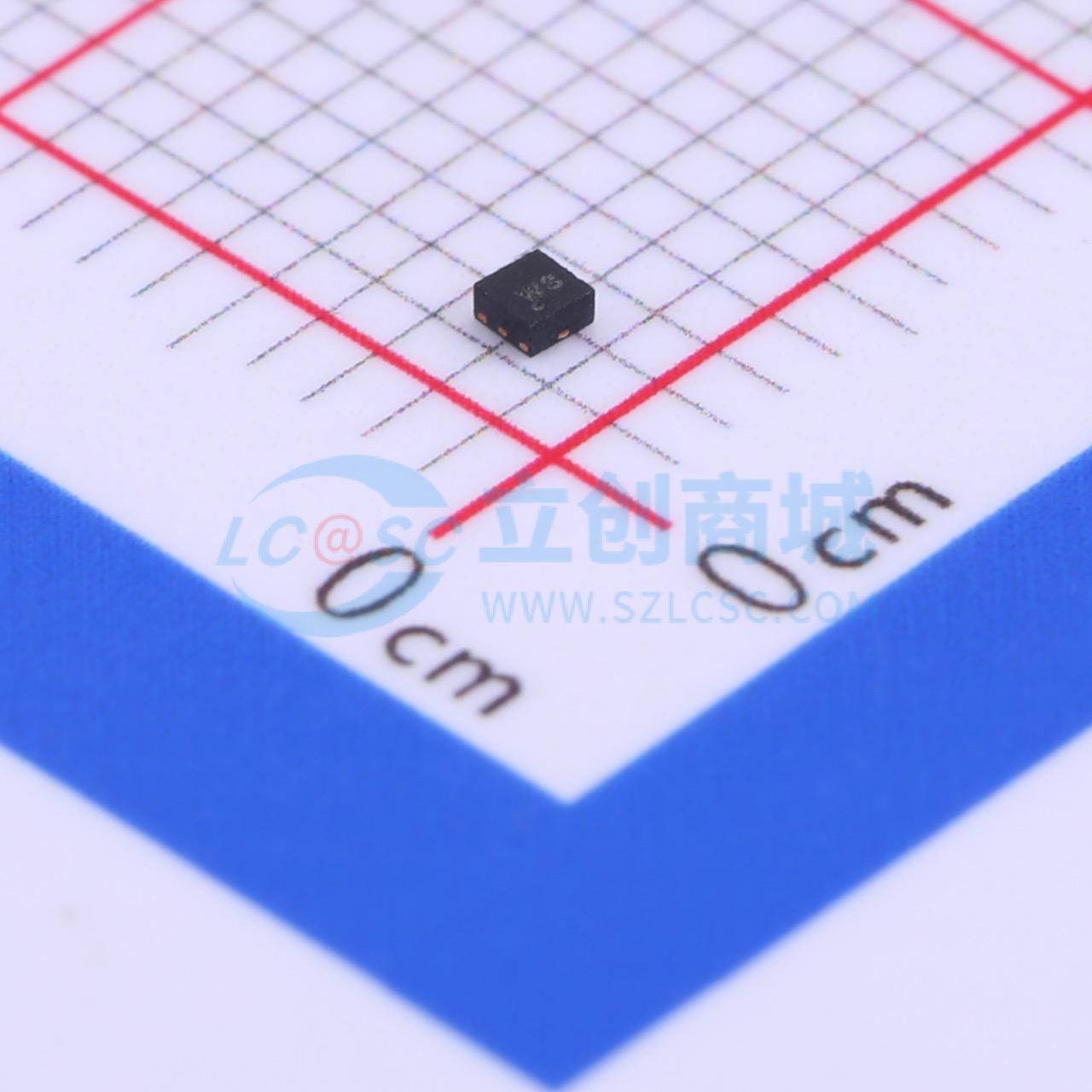

温馨提醒：图片仅供参考，商品以实物为准
CAN1628T
CMOS单刀三掷射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CAN1628T是一款CMOS绝缘体上硅（SOI）单刀三掷（SP3T）射频开关。其高线性性能和低插入损耗使其成为4GLTE和CSFB4GLTE手机应用的理想选择。
- 品牌名称
- CanaanTek(迦美信芯)
- 商品型号
- CAN1628T
- 商品编号
- C336173
- 商品封装
- QFN-9(1.1x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀三掷 | |
| 频率 | 100MHz~3GHz | |
| 隔离度 | 25dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.46dB | |
| 工作电压 | 2.5V~5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
CAN1628T是一款采用绝缘体上硅（SOI）技术的CMOS单刀三掷（SP3T）开关。该器件具有高线性性能和低插入损耗，是SGLTE和CSFB 4G LTE手机应用的理想选择。CAN1628T SP3T开关采用紧凑的1.1×1.1 mm四方扁平无引脚（QFN）封装。
商品特性
- 宽带频率范围：0.1至3.0GHz
- 低插入损耗：在2.7 GHz时为0.46 dB
- 高隔离度：在高达2.7 GHz时为25 dB
- 无需外部直流隔直电容
- 正低压控制：VCTL = 1.30至3.30 V，VDD = 2.5至5.0 V
- 所有端口的HBM ESD超过2kV
- 小型QFN（9引脚，1.1×1.1 mm）封装（MSL1，符合JEDEC J-STD-020标准，260 ℃）
应用领域
- 4G LTE频段和功率放大器（PA）模式切换
- 多模系统的天线开关
