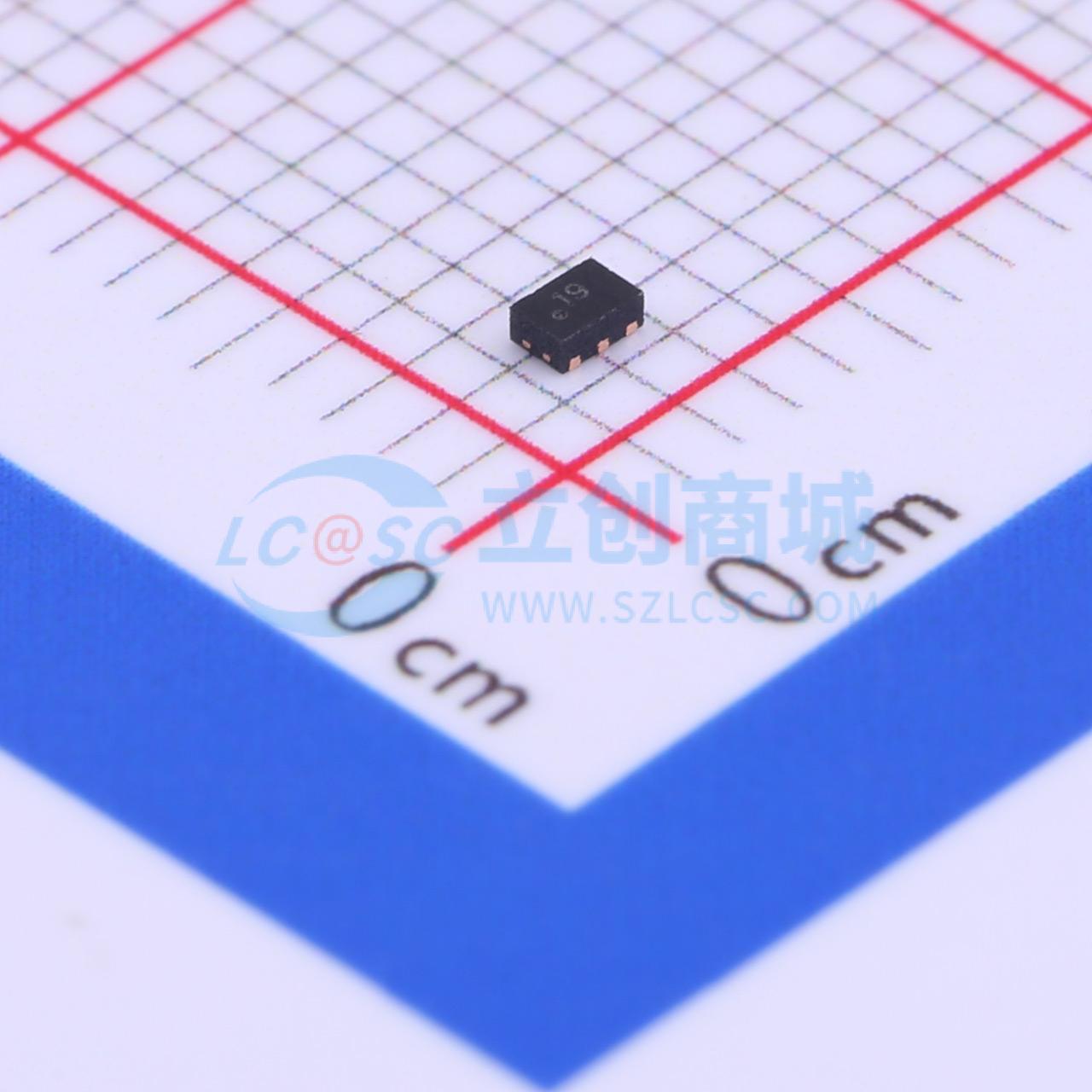

温馨提醒：图片仅供参考，商品以实物为准
CAN5119
用于GNSS应用的高增益低噪声放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CAN5119是一款高增益、低噪声放大器（LNA），适用于GPS、Galileo、Glonass和Beidou GNSS应用。采用标准低成本RF CMOS工艺制造，具有16.0dB的增益和0.75dB的噪声系数。与CanaanTek GNSS接收器CAN5115配合使用，形成最佳的RF前端，用于接收GNSS卫星信号。封装在6引脚μDFN中，占用小尺寸PCB空间。
- 品牌名称
- CanaanTek(迦美信芯)
- 商品型号
- CAN5119
- 商品编号
- C336171
- 商品封装
- DFN-6(1x2)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 1.6V~3.6V | |
| 工作电流 | 5.5mA | |
| 增益 | 16dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | -12.5dBm | |
| 噪声系数 | 0.75dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
CAN5119是一款高增益、低噪声放大器（LNA），专为GPS、伽利略、格洛纳斯和北斗等全球导航卫星系统（GNSS）应用而设计。该LNA采用标准低成本射频互补金属氧化物半导体（RF CMOS）工艺制造，可实现16.0dB的增益和0.75dB的噪声系数。CAN5119与GNSS接收器CAN5115配合使用，可构成用于接收GNSS卫星信号的最佳射频前端。CAN5119采用6引脚μDFN封装，占用的印刷电路板（PCB）空间小。它可在1.6V至3.6V的单电源下工作，直流电流仅为5.5mA，关断泄漏电流仅为1μA。
商品特性
- 超低噪声系数，仅0.75dB
- 高功率增益，达16.0dB
- 单1.6V至3.6V电压供电，功耗低至5.5mA
- 封装尺寸小，仅1.45mmx1mm
- 厚度薄，仅0.55mm
- 无铅且符合有害物质限制指令（RoHS）的封装
- 集成度高，片外物料清单少，成本低
- 工作温度范围为-40℃至85℃
应用领域
- 具备GPS功能的智能手机
- 个人导航设备（PND）
- 个人媒体播放器（PMP）
- 汽车导航系统
- GNSS跟踪系统
- GNSS工业应用
- 软件GPS
- 类似iPad的移动个人电脑
