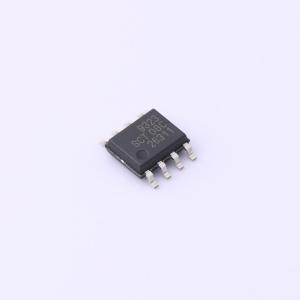

温馨提醒：图片仅供参考，商品以实物为准

SCT9323STDR

3.8V-32V宽输入电压范围，2A输出电流，500KHz同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT9323是一款2A、500KHz的同步降压DC-DC转换器,支持3.8V至32V的宽输入电压范围,内置130mΩ高侧MOSFET和70mΩ低侧MOSFET,提供高效能的降压转换。该器件采用峰值电流模式控制,集成补偿网络和输出反馈电阻网络,简化外部元件数量。SCT9323支持脉冲跳过调制（PSM）和频率扩展谱（FSS）调制,以减少轻载条件下的电磁干扰（EMI）。
品牌名称: SCT(芯洲科技)
商品型号: SCT9323STDR
商品编号: C2895094
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.186克(g)

商品参数

商品概述

SCT9323是一款2A、500KHz的同步降压转换器，输入电压范围宽至32V，它完全集成了一个130mΩ的高端MOSFET和一个70mΩ的低端MOSFET，可提供高效的降压式DC-DC转换。SCT9323采用峰值电流模式控制，集成了补偿网络和输出反馈电阻网络，通过减少片外元件数量，使该器件易于使用。SCT9323支持脉冲跳跃调制（PSM），典型静态电流低至20uA，在1mA轻载条件下效率可达80%，在5mA轻载条件下效率可达85%。 SCT9323是一款电磁干扰（EMI）友好型降压转换器。SCT9323具有扩频调制（FSS）功能，其500KHz开关频率的抖动范围为±6%，调制率为开关频率的1/512，可降低传导EMI。该转换器采用了专门设计的栅极驱动方案，在不牺牲MOSFET导通和关断时间的情况下，抑制开关节点的高频振铃，从而进一步消除了MOSFET硬开关引起的高频辐射EMI噪声。当转换器进入PSM模式时，专门设计了人工开关节点抗振铃电路，以解决轻载条件下的辐射EMI噪声问题。 SCT9323提供输出过压保护、逐周期峰值电流限制和热关断保护。该器件采用薄型SOP - 8L封装。

商品特性

无开关节点振铃，降低EMI
3.8V - 32V宽输入电压范围
最大2A连续输出负载电流
3.3V ±1%输出电压
完全集成130mΩ导通电阻的高端MOSFET和70mΩ导通电阻的低端MOSFET
1uA关断电流
20uA超低静态电流
500KHz开关频率，±6%扩频调制（FSS）
80ns最小导通时间
精确使能阈值，可实现可编程欠压锁定（UVLO）阈值和迟滞
低压差LDO工作模式
轻载时采用脉冲跳跃调制（PSM）
4ms内置软启动时间
160℃热关断保护
采用SOP - 8L封装

应用领域

白色家电、空调、冰箱等
家用电器
监控设备
音频设备、WiFi音箱
打印机
数字电视、机顶盒、显示器/LCD显示屏
电表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出类型	固定
	工作电压	3.8V~32V
	输出电压	3.3V
	输出电流	2A
	开关频率	500kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
