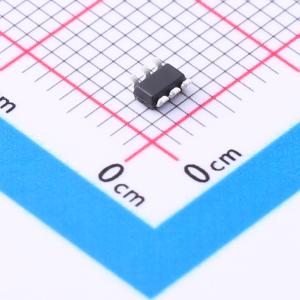

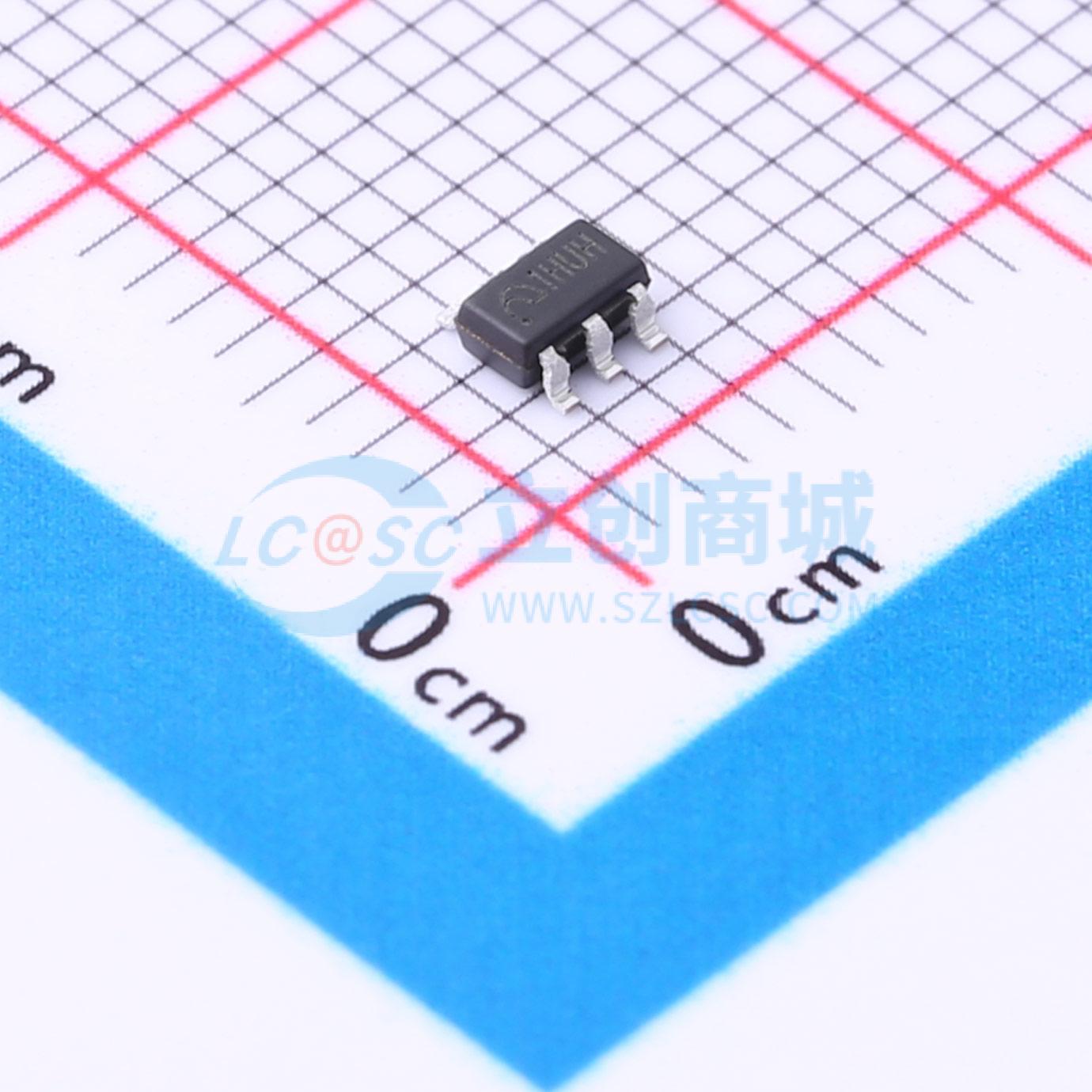

温馨提醒：图片仅供参考，商品以实物为准
MEI3001AM6G
降压型 600mA 4.75V~40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MEI3001是一款应用于工业级标准的异步整流降压型稳压器。它在很宽的输入电压范围内（4.75V~40V）能够提供高达0.6A的负载能力。系统采用PWM控制模式,具有很好的瞬态响应和逐周期限流功能。同时,在轻载条件下系统自动切换到PFM模式,保证较高的轻载效率。内置功率管具有较低的RdsON（典型值为0.9Ω),典型情况下效率高达90%。内置软启动和环路补偿,以及550K固定工作频率,保证了产品性能的同时也大幅度降低了产品应用所需的外围器件。具有过热关断、输入欠压保护、BS欠压保护和短路保护。适用于-40℃~85℃的工业级温度范围。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- MEI3001AM6G
- 商品编号
- C2895153
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~40V | |
| 输出电压 | - | |
| 输出电流 | 600mA | |
| 开关频率 | 550kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MEI3001是应用于工业级标准的异步整流降压型稳压器。它在很宽的输入电压范围内（4.75V~40V）能够提供高达0.6A的负载能力。 MEI3001系统采用PWM控制模式，具有很好的瞬态响应和逐周期限流功能。同时，在轻载条件下系统自动切换到PFM模式，保证较高的轻载效率。 MEI3001内置功率管具有较低的RDSON (典型值为0.9Ω)，典型情况下效率高达90%。它内置了软启动和环路补偿，以及550K固定工作频率，保证了产品性能的同时也大幅度降低了产品应用所需的外围器件。 MEI3001还具有过热关断、输入欠压保护、BS欠压保护和短路保护。
商品特性
- 反馈端基准电压0.8V
- 输入电压范围4.75V~40V
- 输出电流高达0.6A
- 工作频率550KHZ
- 最大效率90%
- PWM和PFM模式自动切换
- 较低的关断消耗0.7μA（典型）
- 短路保护
- 内置软启动
- 内置补偿
- 通过全套MSL1可靠性考核
- 适用于-40°C~85°C的工业级温度范围
应用领域
- 电池供电设备
- 工业级分立式电源
- 便携媒体设备
- 便携手持设备
