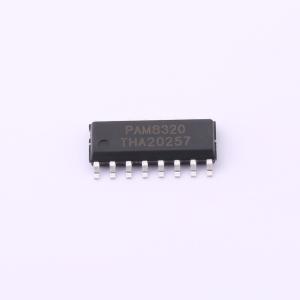

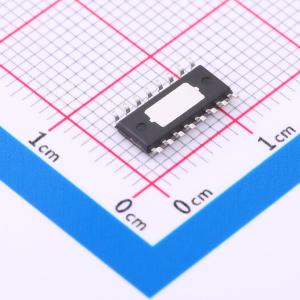

温馨提醒：图片仅供参考，商品以实物为准
PAM8320RDR
20W单声道D类音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PAM8320是一款高效的20W单声道D类音频功率放大器，设计用于在桥接负载配置下驱动低至4Ω的扬声器。由于功耗低且效率高达95%，该器件在播放音乐时无需任何外部散热片。PAM8320具备短路保护、热关断、过压保护和欠压锁定功能。PAM8320采用SO - 16EP封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- PAM8320RDR
- 商品编号
- C2895159
- 商品封装
- SO-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.278克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 20W×1@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.05% | |
| 静态电流(Iq) | 15mA | |
| 信噪比 | 95dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入类型 | 单端 | |
| 电源纹波抑制比(PSRR) | -60dB | |
| 效率 | 95% | |
| 功能特性 | 输入电平自适应；使能/关断功能；自动静音/免噪音开关；过压保护 | |
| 工作电压 | 4.5V~15V | |
| 工作温度 | -40℃~+85℃ |
商品概述
PAM8320是一款高效的20W单声道D类音频功率放大器，设计用于在桥接负载配置下驱动低至4Ω的扬声器。由于功耗低且效率高达95%，该器件在播放音乐时无需任何外部散热片。 PAM8320具备短路保护、热关断、过压保护和欠压锁定功能。 PAM8320采用SO - 16EP封装。
商品特性
- 工作电压范围为4.5V至15V
- 12V电源供电时，在4Ω桥接负载下输出功率为20W
- 单端模拟输入
- 启动和关断序列无噗声
- 内部振荡器（无需外部元件）
- 高效D类工作模式，无需散热片
- 具备自动恢复功能的热保护和短路保护
- 过压保护和欠压锁定
- 节省空间的表面贴装SO - 16EP封装
- 无铅封装
应用领域
- 电脑扬声器
- 蓝牙音箱
- 家庭音响系统
- 有源音箱
- docking 底座
