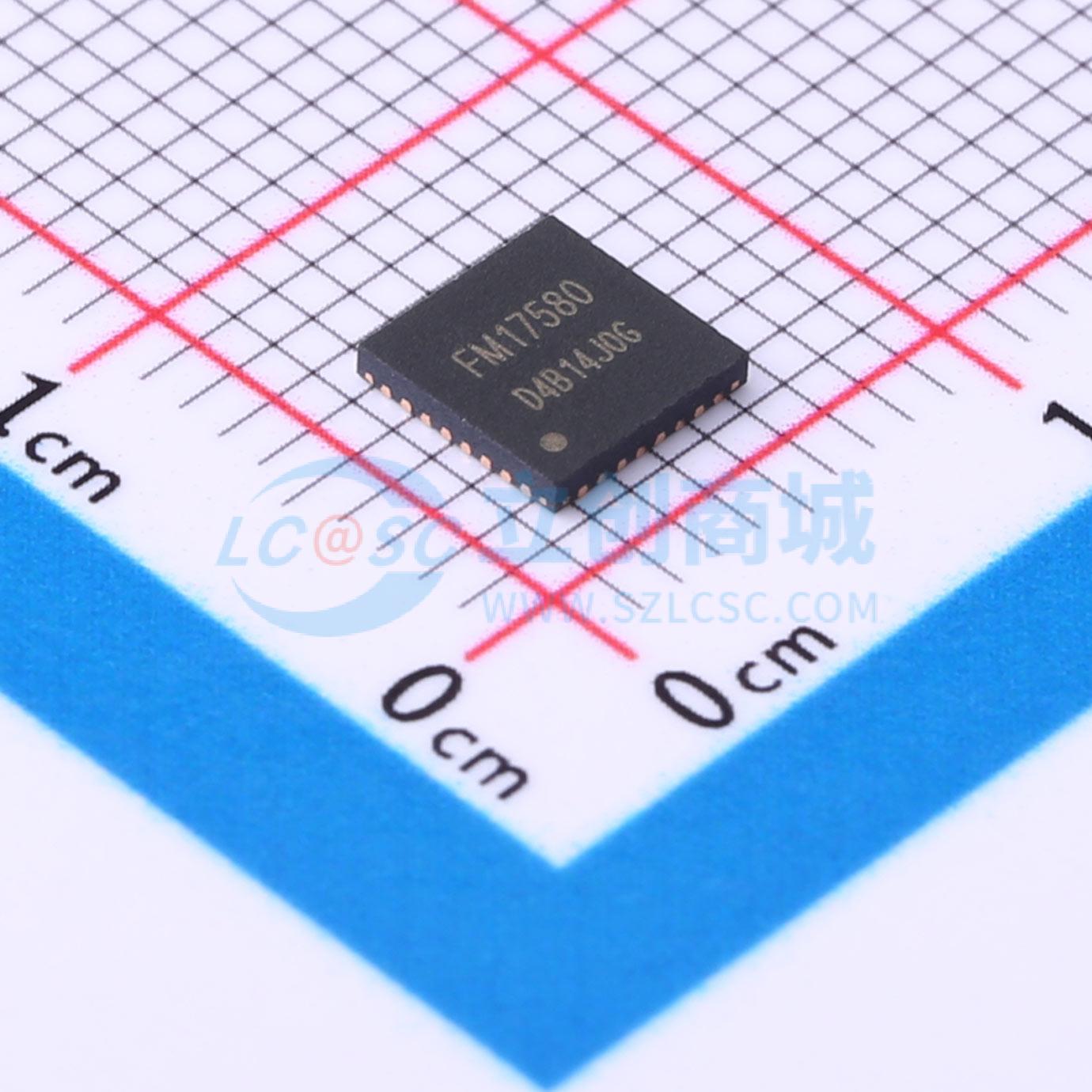

温馨提醒：图片仅供参考，商品以实物为准
FM17580-QNA-T-G
FM17580非接触通讯芯片技术手册
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FM17580是一款高度集成的工作在13.56MHz下的非接触通讯芯片，支持ISO/IEC14443TypeA和TypeB读写器模式，具有低电压、低功耗、驱动能力强、多接口支持、多协议支持等特点。
- 品牌名称
- FM(复旦微)
- 商品型号
- FM17580-QNA-T-G
- 商品编号
- C2895152
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 14443A,ISO 14443B | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 传输速率 | 106Kbit/s；424Kbit/s；212Kbit/s | |
| 频率 | 13.56MHz | |
| 工作电压 | 2.5V~3.6V |
商品概述
FM17580 是一款高度集成的工作在13.56MHz 下的非接触通讯芯片，支持以下2 种不同的工作模式。支持符合ISO/IEC 14443 TypeA 协议的读写器模式，支持符合ISO/IEC 14443 TypeB 协议的读写器模式。同时提供了低功耗的快速发场功能，方便电池供电、需要低功耗工作、并且需要实时处理任意时刻会进入射频场的外部卡片的读写器设备。FM17580 具有低电压、低功耗、驱动能力强、多接口支持、多协议支持等特点。适用于低功耗、低电压、低成本要求的非接触读写器应用。
商品特性
- 支持ISO/IEC 14443 TypeA 读写器模式
- 支持ISO/IEC 14443 TypeB 读写器模式
- 读写器模式支持M1 加密
- ISO14443 TYPEA 支持通讯速率106kbps，212kbps，424kbps
- 读写器操作距离可达50mm（取决于天线设计）
- 支持多种host 接口
- SPI 接口最高10Mbps，PVDD 为1.7V 时最高5Mbps
- Host 接口独立电源供电
- 64Byte 收发缓冲FIFO
- 中断输出模式灵活可配
- 两种低功耗模式
- Soft powerdown 模式
- Deep powerdown 模式（常温典型值50nA）
- 可编程定时器
- 内置振荡电路外接27.12MHz 晶体
- 宽电压工作范围2.5V~3.6V
- 射频发射驱动采用独立电源供电，最高可达5.5V
- 内置CRC 协处理器
- 可编程I/O 引脚
