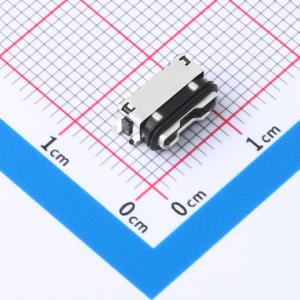

温馨提醒：图片仅供参考，商品以实物为准
UB-MC5BR3-SDWP604-4S-TF
卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- USB (Universal Serial Bus)标准兼容的连接器(防水)。此连接器是适用于手机和移动设备的防水接口连接器,符合Micro USB(USB 2.0)标准,具有符合IEC 60529的IPX7级防水保护(相当于JIS C 0920的7级)。
- 品牌名称
- JST
- 商品型号
- UB-MC5BR3-SDWP604-4S-TF
- 商品编号
- C2895088
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 安装方式 | 卧贴 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -30℃~+85℃ | |
| 额定电压 | 30V |
商品概述
该连接器是适用于手机和移动设备的防水接口连接器，符合 Micro USB（USB 2.0）标准，依据 IEC 60529 标准具备 IPX7 级防水保护（依据 JIS C 0920 标准为 7 级）。
商品特性
- 依据 IEC 60529 标准具备 IPX7 级防水保护（依据 JIS C 0920 标准为 7 级）：可在 1 米深度下放置 30 分钟。
- 具备 10000 次插拔耐久性。
- 采用激光焊接，确保最大的耐用性和可靠性。
- 直角 SMT 结构。
- 电流额定值：仅使用信号线时，信号线（使用 2 至 4 号触点）为 1.0 A/线 交流/直流；使用电源线时，电源线（使用 1 号和 5 号触点）为 1.8 A/线 交流/直流，信号线（使用 2 至 4 号触点）为 0.5 A/线 交流/直流。
- 电压额定值：30 V 交流/直流。
- 温度范围：-30°C 至 +85°C（包括通电时的温度上升）。
- 接触电阻：初始值最大 30 mΩ；环境测试后最大 50 mΩ（相对于初始值的变化）。
- 绝缘电阻：最小 1000 MΩ。
- 耐压：施加 100 V 交流电压一分钟时，不应出现击穿或闪络现象。
- 符合 RoHS2 标准。
