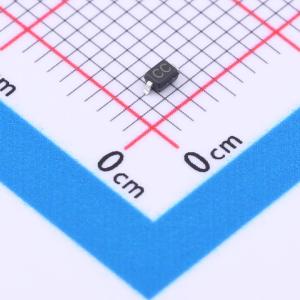

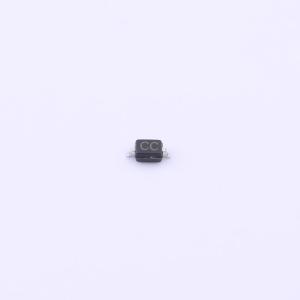

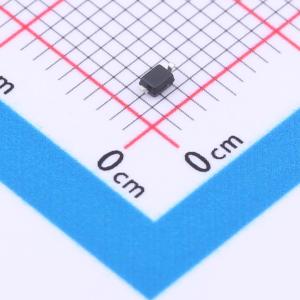

温馨提醒：图片仅供参考，商品以实物为准
KGBLC03CI-LF-T7
双向ESD 3V截止 峰值浪涌电流：20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 反向截止电压(Vrwm)：3V 击穿电压(最小值)：4V 峰值脉冲电流(Ipp)@tp=8/20μs：20A 最大钳位电压：20V
- 品牌名称
- KUU
- 商品型号
- KGBLC03CI-LF-T7
- 商品编号
- C2891670
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压 | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
KGBLCxxCI-LF-T7是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供单向和双向两种配置，对于8/20μs波形的额定功率为350瓦。 KGBLCxxCI-LF-T7符合IEC 61000-4-2（静电放电）和IEC 61000-4-4（电快速瞬变脉冲群）要求。在更高的工作频率或更快的边沿速率下，插入损耗和信号完整性是主要问题。该系列在微型SOD-323封装中提供超低电容和低漏电流。
商品特性
- 高速数据线瞬态保护：IEC 61000-4-2（静电放电）±8kV（接触）±15kV（空气）；IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50 ns）
- 保护一条I/O线（双向）
- 工作电压：3V、5V、8V、12V、15V、18V、20V、24V、36V
- 低钳位电压
- 低漏电流
- 响应时间 < 1 ns
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 外设
- USB接口
