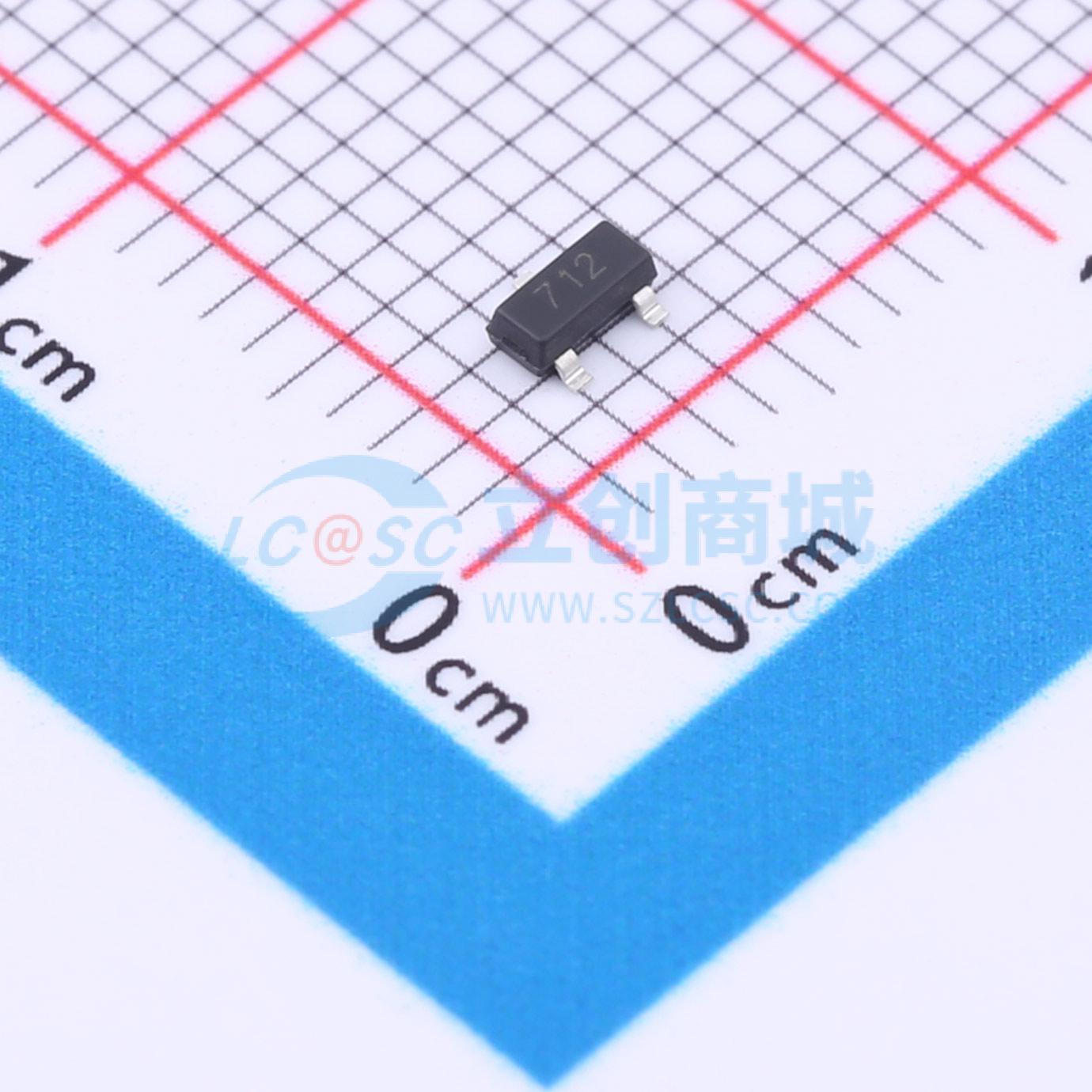

KSM712

双向ESD 12V 7V截止峰值浪涌电流：17A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 反向截止电压(Vrwm)：12V/7V 击穿电压(最小值)：13.3V/7.5V 峰值脉冲电流(Ipp)@tp=8/20μs：17A 最大钳位电压：26V/12V
品牌名称: KUU
商品型号: KSM712
商品编号: C2891679
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

瞬态电压抑制（TVS）二极管专为多点数据传输标准RS - 485应用中的不对称（12V至 - 7V）保护而设计。用于保护设备免受静电放电（ESD）、电快速瞬变（FET）和雷击产生的瞬态电压影响。该二极管具备400瓦（tp = 8/20μs）的功率处理能力，可适应扩展共模应用中可能出现的更高瞬态电压水平。这提高了设备的可靠性，避免了使用未额定处理此类瞬态条件的齐纳二极管时所需的“猜测工作”。集成设计有助于减少与走线电感相关的电压过冲。其低钳位电压可将受保护收发器所承受的应力降至最低。SOT - 23封装为“拥挤”电路板的设计提供了灵活性。

商品特性

400瓦峰值脉冲功率（tp = 8/20μs）
依据IEC 61000 - 4 - 2（ESD）标准，为不对称数据线提供瞬态保护，±15kV（空气）、±8kV（接触）；依据IEC 61000 - 4 - 4（FET）标准，40A（5/50ns）；依据IEC 61000 - 4 - 5（雷击）标准，12A（8/20μs）
保护两条+12V至 - 7V线路
低电容
低漏电流
低钳位电压
固态硅雪崩技术
符合RoHS标准

应用领域

为具有扩展共模范围的RS - 485收发器提供保护
安全系统
自动取款机
混合光纤同轴电缆（HFC）系统
网络

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V；7V
	钳位电压	12V；26V
	峰值脉冲电流(Ipp)	17A
	峰值脉冲功率(Ppp)	400W
	击穿电压	7.5V；13.3V

	属性	参数值
	反向电流(Ir)	20uA；1uA
	通道数	双路
	工作温度	-55℃~+150℃@(Tj)
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	75pF；45pF
