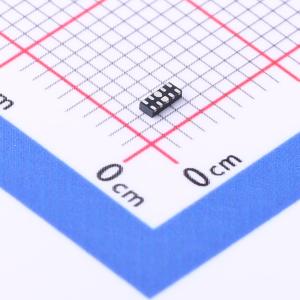

温馨提醒：图片仅供参考，商品以实物为准

KZ1045-04F

TVS 5V截止峰值浪涌电流：4A

描述: 反向截止电压(Vrwm)：5V 击穿电压(最小值)：6V 峰值脉冲电流(Ipp)@tp=8/20μs：4A 最大钳位电压：15V
品牌名称: KUU
商品型号: KZ1045-04F
商品编号: C2891681
商品封装: DFN2510-10
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

KZ1045-04F是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。其典型电容（I/O到I/O）仅为0.2pF。 KZ1045-04F旨在保护对寄生效应敏感的系统，使其免受过电压和过电流瞬态事件的影响。它符合IEC 61000-4-2（静电放电，ESD）4级标准（±15KV空气放电、±8KV接触放电）、IEC 61000-4-4（电气快速瞬变脉冲群，EFT）（40A，5/50ns）、超快充电器件模型（CDM）静电放电以及电缆放电事件（CDE）等标准。 KZ1045-04F可保护四条高速数据线。超低电容、超小尺寸和高静电放电耐受性等综合特性，使KZ1045-04F适用于高速数据端口和高频线路（如HDMI和DVI）应用。KZ1045-04F的低钳位电压可确保受保护集成电路承受的应力最小。

商品特性

为高速数据线提供瞬态保护，符合IEC 61000-4-2（ESD）标准（±25KV空气放电、±20KV接触放电）、IEC 61000-4-4（EFT）标准（40A，5/50ns）和电缆放电事件（CDE）标准
针对高速线路优化的封装
超小封装（2.5mm×1.0mm×0.5mm）
可保护四条数据线
低电容：0.2pF（I/O到I/O）
低漏电流
低钳位电压
每个I/O引脚可承受1000次以上±8KV接触放电的静电冲击

应用领域

串行ATA接口
PCI Express接口
台式机、服务器和笔记本电脑
MDDI端口
USB 2.0/3.0电源和数据线保护
显示端口
高清晰度多媒体接口（HDMI）
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	4A
	峰值脉冲功率(Ppp)	60W
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2；IEC 61000-4-4
	类型	TVS
	Cj-结电容	0.2pF
