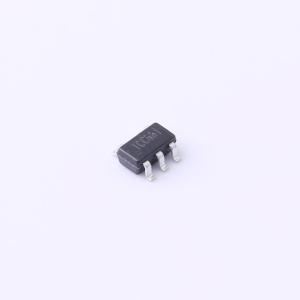

温馨提醒：图片仅供参考，商品以实物为准
TMI3113B
1.0MHz、3A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI3113和TMI3113B是1.0MHz恒定频率、电流模式降压转换器。对于需要单节锂离子电池提供高达3A高输出电流的便携式设备而言，它是理想之选。它们还能以100%占空比运行，实现低压差操作，延长便携式系统的电池使用寿命；轻载运行时，可为对噪声敏感的应用提供极低的输出纹波
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI3113B
- 商品编号
- C2889165
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TMI3113和TMI3113B是1.0MHz恒定频率、电流模式降压转换器。对于需要单节锂离子电池提供高达3A高输出电流的便携式设备而言，它是理想之选。它们还能以100%占空比运行，实现低压差操作，在便携式系统中延长电池使用寿命；轻载操作时，可为对噪声敏感的应用提供极低的输出纹波。TMI3113/TMI3113B的高开关频率可在降低开关损耗的同时，将外部元件尺寸减至最小。内部斜率补偿设置使该器件能够使用较小的电感值运行，以优化尺寸并实现高效运行。TMI3113具备电源正常指示功能，采用6引脚TSOT23 - 6封装。TMI3113B采用5引脚SOT23 - 5封装，输出电压可调，无PG引脚。 这些器件提供两种工作模式：PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。
商品特性
- 高效率：高达95%
- 1.0MHz恒定频率运行
- 高达3A输出电流
- 2.7V至5.5V输入电压范围
- 输出电压低至0.6V
- 轻载时采用PFM模式以实现高效率
- 压差操作时占空比为100%
- 低静态电流：50μA
- 短路保护
- 热故障保护
- 电源正常指示输出功能（仅TMI3113具备）
- 浪涌电流限制和软启动
- 输入过压保护（OVP）
- 关断电流<1μA
- TMI3113采用TSOT23 - 6封装
- TMI3113B采用SOT23 - 5封装
应用领域
- 蜂窝电话和智能手机
- 无线和DSL调制解调器
- 便携式仪器和PC卡
- 数码相机和摄像机
