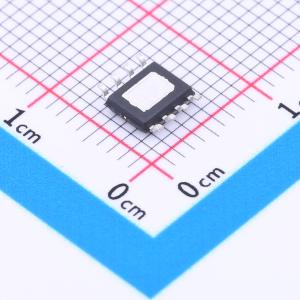

温馨提醒：图片仅供参考，商品以实物为准

TMI8870

3.6A有刷直流电机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI8870/B 器件是用于打印机、电器、工业设备及其他小型机器的有刷直流电机驱动器。两个逻辑输入控制 H 桥驱动器，该驱动器由四个 N 沟道 MOSFET 组成，可双向控制电机，峰值电流高达 3.6 A。输入可以进行脉冲宽度调制（PWM），通过选择电流衰减模式来控制电机速度
品牌名称: TMI(拓尔微)
商品型号: TMI8870
商品编号: C2889167
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

TMI8870/B 器件是用于打印机、家电、工业设备和其他小型机器的有刷直流电机驱动器。两个逻辑输入控制 H 桥驱动器，该驱动器由四个 N 沟道 MOSFET 组成，可双向控制电机，峰值电流高达 3.6A。输入可以进行脉冲宽度调制 (PWM)，通过选择电流衰减模式来控制电机速度。将两个输入都置为低电平可进入低功耗睡眠模式。 TMI8870/B 器件具有集成电流调节功能，基于模拟输入 VREF 和 ISEN 引脚上的电压，该电压与通过外部检测电阻的电机电流成正比。将电流限制在已知水平的能力可以显著降低系统的功率要求和维持稳定电压所需的大容量电容，特别是在电机启动和堵转情况下。这些器件具备针对故障和短路的全面保护，包括欠压锁定 (UVLO)、过流保护 (OCP) 和热关断 (TSD)。

商品特性

H 桥电机驱动器
驱动一个直流电机、步进电机的一个绕组或其他负载
6.8V 至 45V 宽工作电压范围
3.6A 峰值电流驱动能力
PWM 控制接口
集成电流调节功能
低功耗睡眠模式
VM 欠压锁定 (UVLO)
过流保护 (OCP)
- 过流保护后重试：TMI8870
- 过流保护后锁存：TMI8870B
热关断 (TSD)
自动故障恢复
ESOP8 小封装和小尺寸

应用领域

打印机
家电
工业设备
其他机电一体化应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-
	峰值电流	3.6A

	属性	参数值
	工作电压	6.8V~45V
	导通电阻	480mΩ
	静态电流(Iq)	1uA
	工作温度	-40℃~+125℃
