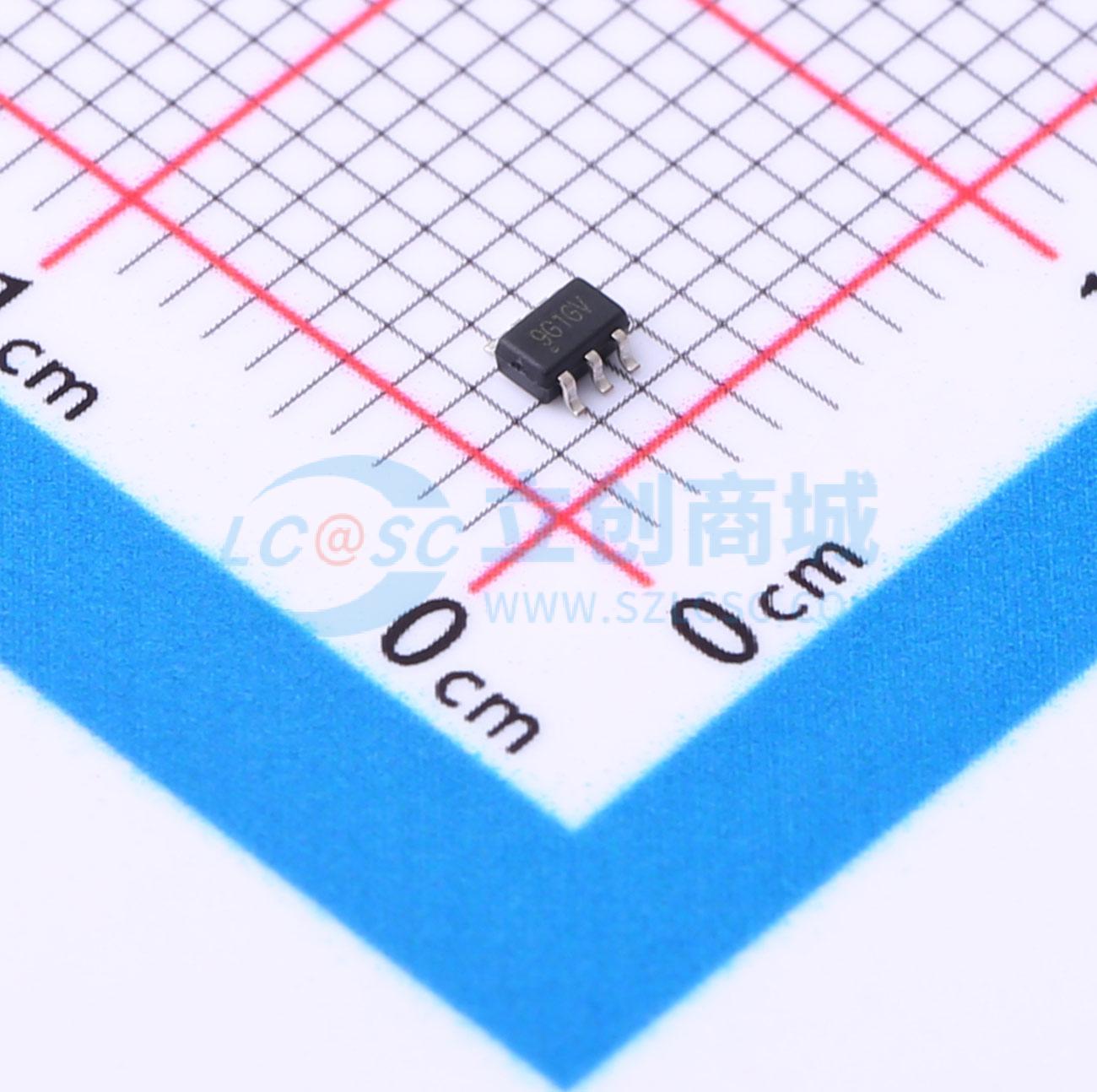

温馨提醒：图片仅供参考，商品以实物为准

LT199G1XC6/R6

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 0.5 μV/℃ 50 V/V SC70-6L 零漂移检流放大器
品牌名称: Linearin(先积集成)
商品型号: LT199G1XC6/R6
商品编号: C2888104
商品封装: SC-70-6L
包装方式: 编带
商品毛重: 0.016克(g)

商品参数

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-300mV~26V
	增益	50V/V
	带宽	80kHz
	输入偏置电流(Ib)	25uA
	输入失调电压(Vos)	50uV
	工作温度	-40℃~+105℃
	差分电压	-26V~+26V

	属性	参数值
	最大电源宽度(Vdd-Vss)	18V
	单电源	2.5V~18V
	静态电流(Iq)	100uA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	输入失调电流(Ios)	20nA
	压摆率(SR)	0.45V/us
	共模抑制比(CMRR)	105dB
	噪声密度(eN)	25nV/√Hz

商品概述

LT199系列双向零漂移电流检测放大器可在-0.3V至26V的共模电压下检测分流器上的压降，且与电源电压无关。单向工作模式下，LT199系列可测量通过电阻分流器的单向电流；双向工作模式下，该器件可测量通过电阻分流器的双向电流。零漂移架构的低失调特性使得在分流器上的最大压降低至10mV满量程时仍能进行电流检测。 LT199系列采用单+2.5V至+18V电源供电，最大电源电流为100μA。该器件的工作温度范围为-40°C至+105°C，提供SC70 - 6L和TQFN - 10L封装。

商品特性

宽共模范围：-0.3V至26V
最大180μV失调电压（LT199G2/G3），支持10mV满量程分流压降
精度：最大±0.5%增益误差，最大0.5μV/°C失调漂移，最大10ppm/°C增益漂移
增益可选：LT199G1：50V/V；LT199G2：100V/V；LT199G3：200V/V
静态电流：最大100μA
封装：SC70 - 6L、TQFN - 10L

应用领域

电源管理
电池充电器
电子烟
智能手机和平板电脑
笔记本电脑
电信设备
焊接设备
