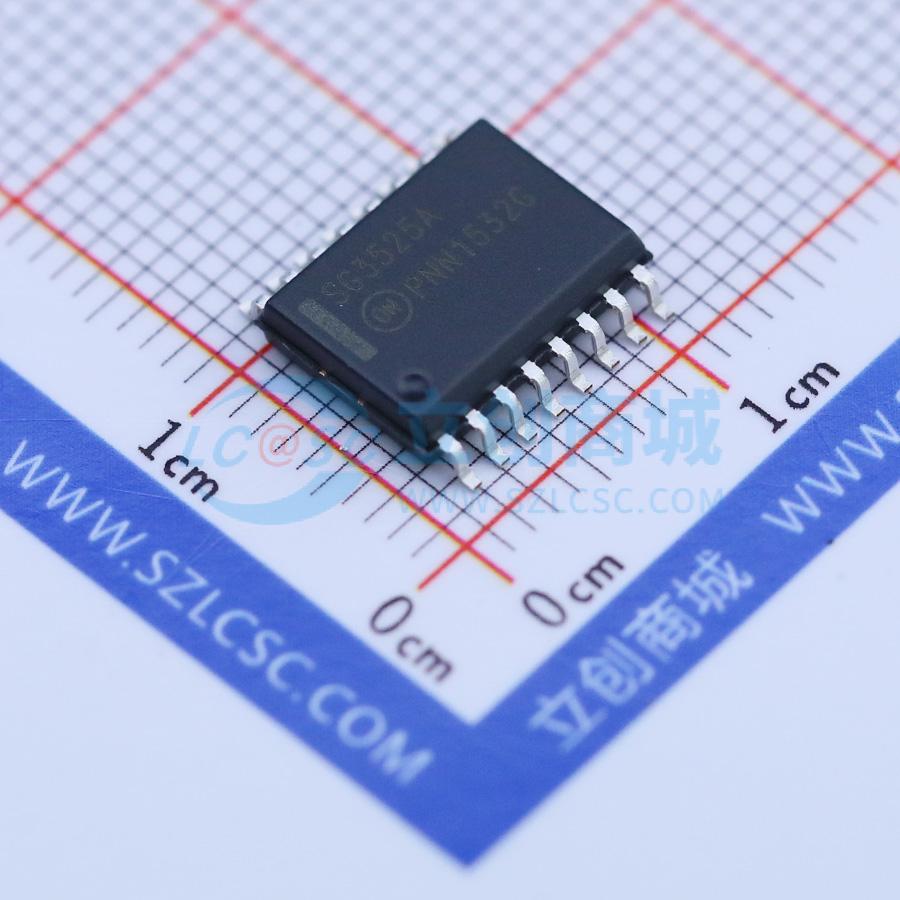

温馨提醒：图片仅供参考，商品以实物为准

SG3525ADWR2G

描述: SG3525A PWM 控制器提供了更高性能，更少的外部零部件数量，可实施用于控制所有类型的开关电源。片上 +5.1 V 参考微调为 +/-1%，误差放大器具有包括参考电压的输入共哦电压范围，因此无需外部分压器电阻。振荡器的同步输入让多个设备可以成为从属设备，也可以让一个设备与外部系统时钟进行同步。通过在 CT 和放电引脚之间联接的一个电阻可以变成较宽的停滞时间范围。此器件还具有内置软启动电路，仅需一个外部计时电容器。一个关断引脚同时控制软启动电路和输出级，通过带脉冲关断的 PW 锁存以及带有更长关断命令的软启动再循环提供瞬时关断。当 VCC 低于标称值时，欠压锁定将禁止软启动电容器的输出和更换。输出级为图腾柱设计，可以接收和提供超过 200 mA 的电流。SG3525A 的输出级具有 NOR 逻辑，可对于关状态产生低输出。
品牌名称: onsemi(安森美)
商品型号: SG3525ADWR2G
商品编号: C30293
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.892克(g)

商品参数

参数完善中

商品概述

SG3525A脉宽调制器控制电路在用于控制各类开关电源时，能提升性能并减少外部元件数量。片上+5.1 V基准电压经微调至± 1%，误差放大器的输入共模电压范围包含基准电压，因此无需外部分压电阻。振荡器的同步输入可使多个单元同步工作，或使单个单元与外部系统时钟同步。通过连接在Cₜ和放电引脚之间的单个电阻，可对较宽范围的死区时间进行编程。该器件还具备内置软启动电路，仅需一个外部定时电容。关断引脚可控制软启动电路和输出级，通过脉冲关断时的PWM锁存实现瞬间关断，以及在较长关断命令下实现软启动循环。当Vcc低于标称值时，欠压锁定功能会禁止输出并阻止软启动电容充电。输出级采用图腾柱设计，灌电流和拉电流能力超过200 mA。SG3525A的输出级采用或非逻辑，关断状态下输出为低电平。

商品特性

8.0 V至35 V工作电压范围
5.1 V ± 1.0%微调基准电压
100 Hz至400 kHz振荡器频率范围
独立的振荡器同步引脚
可调死区时间控制
输入欠压锁定
锁存式PWM防止多脉冲
逐个脉冲关断
双拉/灌输出：± 400 mA峰值
提供无铅封装
