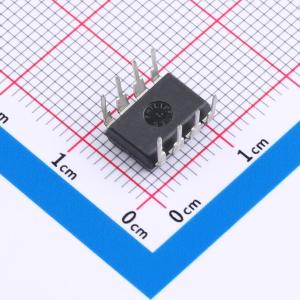

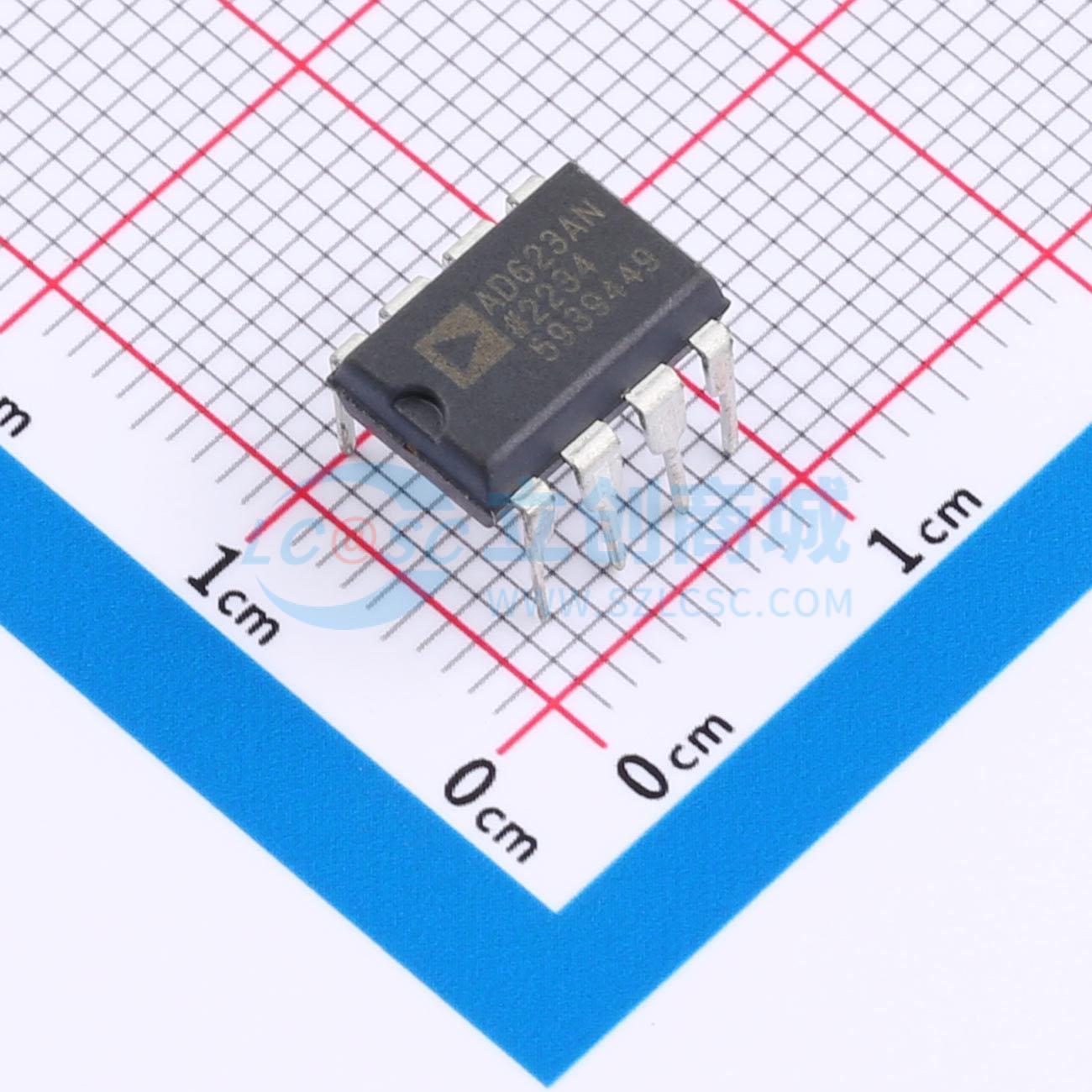

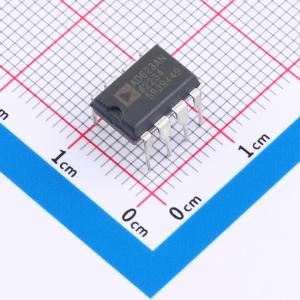

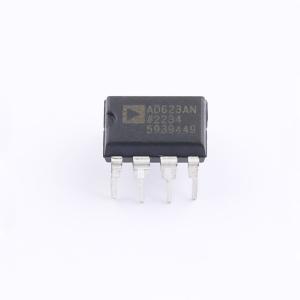

温馨提醒：图片仅供参考，商品以实物为准
AD623ANZ
单电源、轨到轨、低成本仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款集成单电源仪表放大器，可在3V至12V电源下实现轨到轨输出摆幅。允许单增益设置电阻编程，并符合8引脚行业标准引脚配置，提供了出色的用户灵活性。无需外部电阻时，配置为单位增益（G = 1）；使用外部电阻时，增益可编程至1000。通过提供随增益增加而提高的出色交流共模抑制比（CMRR），将误差降至最低
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD623ANZ
- 商品编号
- C30388
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.964克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 110dB | |
| 输入偏置电流(Ib) | 25nA | |
| 输入失调电压(Vos) | 200uV | |
| 增益带宽积(GBP) | 800kHz | |
| 压摆率(SR) | 0.3V/us | |
| 轨到轨 | 轨到轨输出 | |
| 输出类型 | 单端 | |
| 静态电流(Iq) | 550uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 2nA | |
| 输入失调电流温漂(Ios TC) | 5pA/℃ | |
| 单电源 | 3V~12V | |
| 双电源(Vee ~ Vcc) | 2.5V~6V；-6V~-2.5V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 20us |
商品概述
AD623是一款集成式单电源仪表放大器，在3V至12V电源下可实现轨到轨输出摆幅。AD623允许通过单个增益设置电阻进行编程，并符合8引脚行业标准引脚配置，为用户提供了出色的灵活性。在无外部电阻的情况下，AD623配置为单位增益（G = 1）；使用外部电阻时，AD623的增益可编程至最高1000。 AD623通过提供随增益增加而提高的出色交流共模抑制比（CMRR），将误差降至最低。由于CMRR在高达200 Hz的频率下保持恒定，因此可抑制线路噪声和线路谐波。AD623具有较宽的输入共模范围，能够放大共模电压比地电位低150 mV的信号。尽管AD623的设计针对单电源工作进行了优化，但在±2.5V至±6.0V的双电源供电时，仍能提供出色的性能。 低功耗（3V时为1.5 mW）、宽电源电压范围和轨到轨输出摆幅，使AD623非常适合电池供电应用。轨到轨输出级在低电源电压下工作时可最大化动态范围。AD623可替代分立仪表放大器设计，在最小的空间内提供出色的线性度、温度稳定性和可靠性。
商品特性
- 易于使用
- 性能优于分立设计
- 支持单电源和双电源工作
- 轨到轨输出摆幅
- 输入电压范围可低至地电位以下150 mV（单电源）
- 低功耗，最大电源电流为550 μA
- 用一个外部电阻设置增益 增益范围：1（无电阻）至1000
- 高精度直流性能 增益精度0.10%（G = 7） 增益精度0.35%（G > 7） 最大增益漂移10 ppm（G = 1） 最大输入失调电压200 μV（AD623A） 最大输入失调漂移2 μV/℃（AD623A） 最大输入失调电压100 μV（AD623B） 最大输入失调漂移1 μV/℃（AD623B） 最大输入偏置电流25 nA
- 噪声：35 nV/√Hz 折合到输入端（RTI）噪声@ 1 kHz（G = 1）
- 出色的交流特性 最小共模抑制比90 dB（G = 70）；最小共模抑制比70 dB（G = 7），60 Hz、1 kΩ源不平衡 带宽800 kHz（G = 7） 建立时间20 μs至0.07%（G = 70）
应用领域
- 低功耗医疗仪器
- 传感器接口
- 热电偶放大器
- 工业过程控制
- 差分放大器
- 低功耗数据采集
