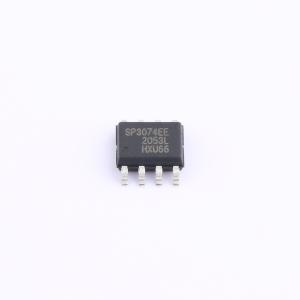

SP3074EEN-L/TR

±15kV ESD保护, 3.3V, 1/8负载, 安全失效RS-485/RS422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于平衡多点总线传输线上的双向通信，符合RS485和RS422 EIA标准。每个设备包括一个差分驱动器和一个差分接收器。
品牌名称: MaxLinear(迈凌)
商品型号: SP3074EEN-L/TR
商品编号: C30356
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.335克(g)

商品参数

商品概述

SP3070 - 3078E差分线路收发器适用于平衡多点总线传输线路上的双向通信，同时符合RS485和RS422 EIA标准。每个器件由一个差分驱动器和一个差分接收器组成。所有器件均采用3.3V电源供电。高接收器输入阻抗允许大量收发器共享一条公共数据总线，同时保持信号裕量，且不会造成过度负载或使用昂贵的中继器。在 -7V至 +12V的整个共模电压范围内，高阻抗驱动器输出得以保持。当输入开路、短路或端接时，接收器将实现故障安全，输出逻辑1。驱动器内置短路保护和热过载关断功能，可防止因总线争用或电缆故障导致的过度功耗。所有RS485输入均具备高达 ±15kV（气隙和人体模型）的ESD保护，以及高达 ±8kV的接触放电（IEC 1000 - 4 - 2）保护。

商品特性

RS485引脚具备 ±15kV ESD保护
3.3V低功耗运行
针对开路、短路或端接线路的先进接收器故障安全保护
最多256个收发器可共享总线
负载极低，扇出能力提高8倍
RE和DE具备热插拔毛刺保护
热关断功能可防止驱动器争用
提供三种行业标准封装
三种针对应用优化的速度等级
小尺寸SO - 窄封装
工业级（-40至 +85℃）和扩展级（-40至 +85℃）温度范围
现提供无铅封装

应用领域

工业控制
电表
楼宇自动化
仪器仪表
销售点

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	1.5mA
	通讯模式	全双工
