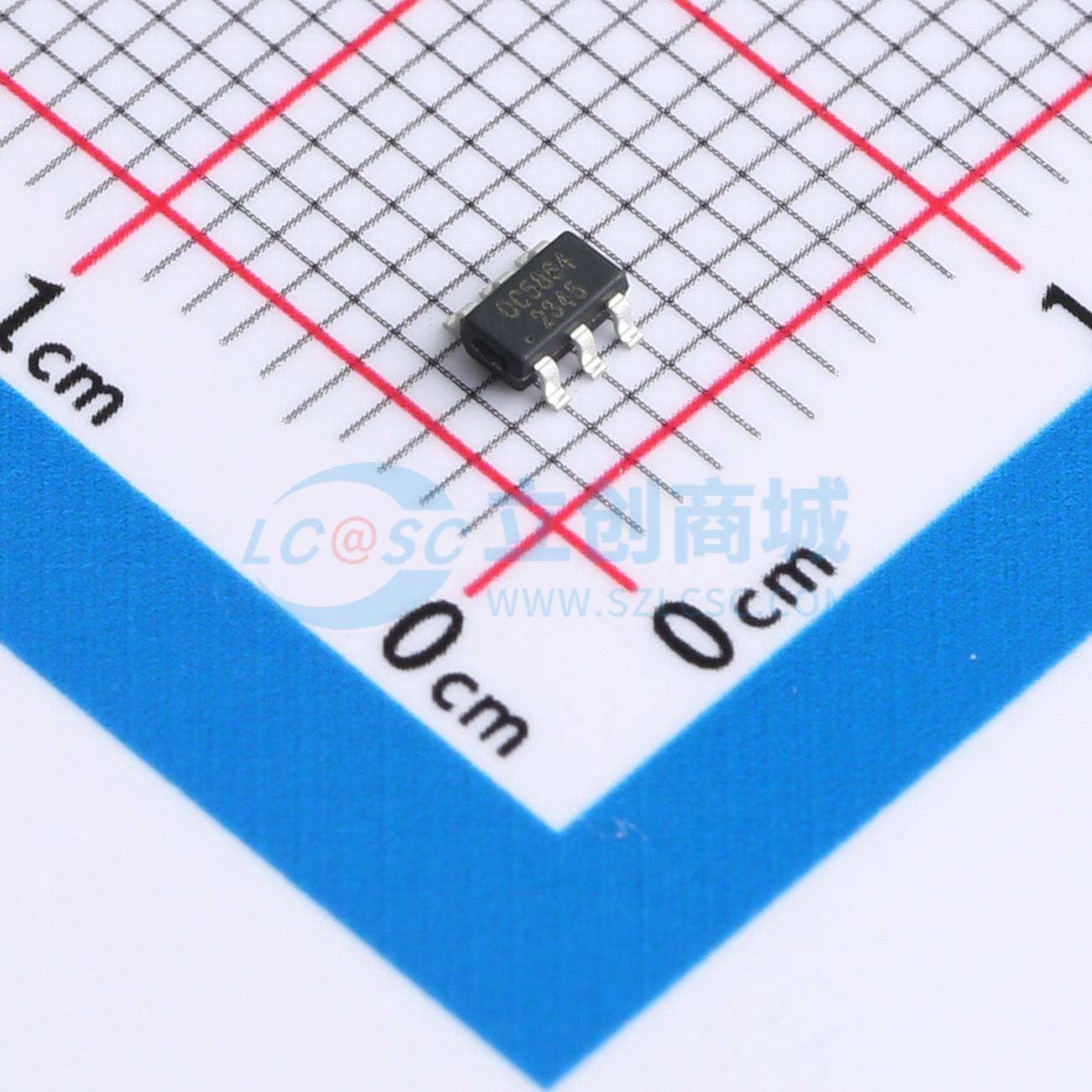

温馨提醒：图片仅供参考，商品以实物为准

OC5864

60V 0.6A 500kHz降压型转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OC5864是一款内置功率MOSFET的单片降压型开关模式转换器,具有0.6A峰值输出电流,5.5-60V宽输入电压范围,固定500kHz开关频率,集成多种保护功能,采用SOT23-6封装。
品牌名称: OCX(欧创芯)
商品型号: OC5864
商品编号: C2887144
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.044333克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

OC5864是一款内置功率MOSFET的单片降压型开关模式转换器。OC5864在5.5 - 60V宽输入电源范围内实现0.6 A峰值输出电流，并且具有出色的线电压和负载调整率。 OC5864采用PWM电流模工作模式，环路易于稳定并提供快速的瞬态响应。 OC5864集成了包括逐周期电流限制和热关断等保护功能。 OC5864采用SOT23 - 6封装，且外围元器件少。 OC5864是一款电流模式的降压调节器，EA的输出电压与电感的峰值电流成比例。 OC5864自带0.6ms的软启动。软启动防止输出电压在启动阶段过冲。

商品特性

0.6A的峰值输出电流
0.9Ω的内部功率MOSFET
可采用大输出电容启动
低ESR陶瓷电容输出稳定
效率高达90%
固定500kHz频率
热关断
逐周期过流保护
宽输入电压范围：5.5~60V
采用SOT23 - 6封装

应用领域

电表
分布式电源系统
电池充电器
线性稳压器的预调节器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~60V
	输出电压	-
	输出电流	600mA
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	700uA
	开关管(内置/外置)	内置
	输出类型	可调
