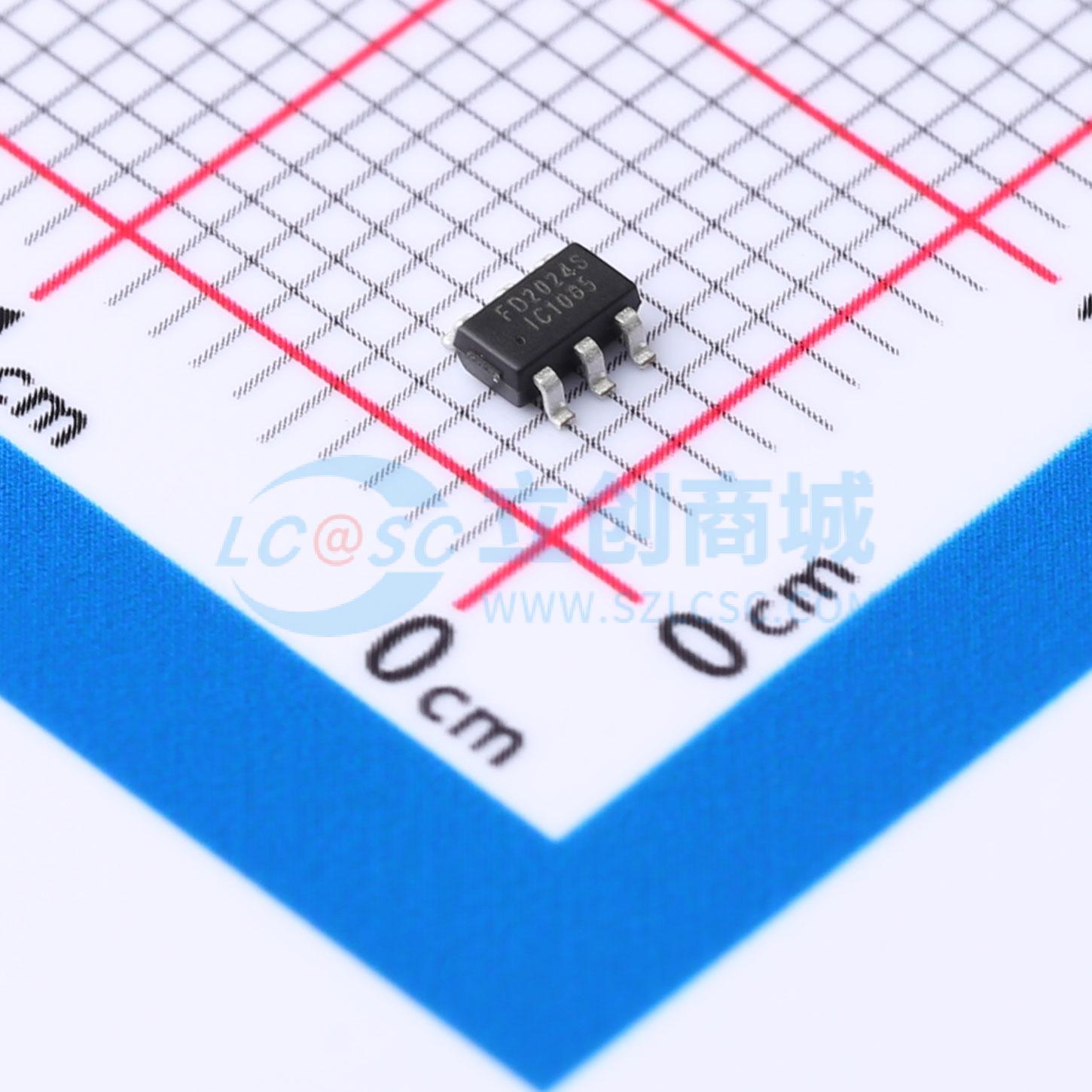

温馨提醒：图片仅供参考，商品以实物为准
FD2024S
双低端栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：电源电压：4.0V~18V。 输出电流：+1.2A/-1.3A。 3.3V/5V输入逻辑兼容。 VCC欠压保护（UVLO）。 输出与输入同相。 SOT23-6封装。应用：开关电源。 高效MOSFET开关
- 品牌名称
- Fortior Tech(峰岹)
- 商品型号
- FD2024S
- 商品编号
- C2887371
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.3A | |
| 拉电流(IOH) | 1.2A | |
| 工作电压 | 4V~18V | |
| 上升时间(tr) | 25ns | |
| 下降时间(tf) | 25ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.2V~2.8V | |
| 输入低电平(VIL) | 800mV~1.5V | |
| 静态电流(Iq) | 700uA | |
| 功能特性 | - |
商品特性
- 电源电压：4.0V~18V
- 输出电流：+1.2A/-1.3A
- 3.3V/5V输入逻辑兼容
- VCC欠压保护（UVLO）
- 输出与输入同相
- SOT23-6封装
应用领域
- 开关电源
- 高效MOSFET开关
- DC/DC转换器
- 电机驱动
