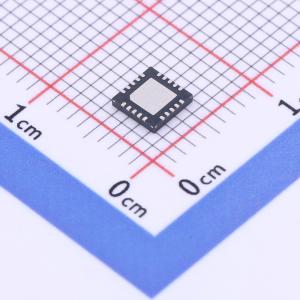

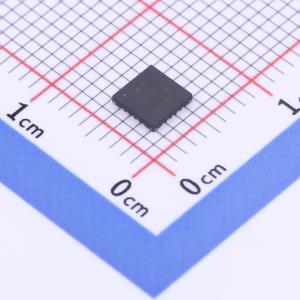

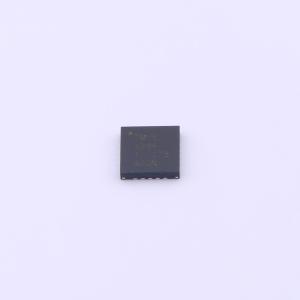

温馨提醒：图片仅供参考，商品以实物为准

TMUX7234RRQR

具有门锁效应抑制和逻辑电平兼容的CMOS多路复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMUX7234 具有 1.8V 逻辑的 44V、闩锁效应抑制、2:1 四通道精密多路复用器
品牌名称: TI(德州仪器)
商品型号: TMUX7234RRQR
商品编号: C2887321
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

TMUX7234是支持闩锁效应抑制的互补金属氧化物半导体 (CMOS)多路复用器。TMUX7234包含四个独立控制的SPDT开关和一个用于启用或禁用全部四个通道的EN引脚。该器件支持单电源（4.5V至44V）、双电源（±4.5V至±22V）或非对称电源（例如，VDD = 12V，VSS = -5V）。TMUX7234可在源极(Sx)和漏极(D)引脚上支持从VSS到VDD范围的双向模拟和数字信号。所有逻辑控制输入均支持1.8V到VDD的逻辑电平，因此，当器件在有效电源电压范围内运行时，可确保TTL和CMOS逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。TMUX72xx 系列具有闩锁效应抑制特性，可防止器件内寄生结构之间通常由过压事件引起的大电流不良事件。闩锁状态通常会一直持续到电源轨关闭为止，并可能导致器件失效。闩锁效应抑制特性使得TMUX72xx系列开关和多路复用器能够在恶劣的环境中使用。

商品特性

闩锁效应抑制
双电源电压范围:±4.5V至±22V
单电源电压范围:4.5V至44V
低导通电阻:3Ω
低电荷注入:3pC
高电流支持:400mA（最大值）
-40℃ 至 +125℃ 工作温度
1.8V逻辑兼容输入
失效防护逻辑
轨到轨运行
双向信号路径
先断后合开关

应用领域

工厂自动化和控制
流量变送器
可编程逻辑控制器(PLC)
模拟输入模块
数据采集系统(DAQ)
半导体测试设备
电池测试设备
超声波扫描仪
患者监护和诊断
光纤网络
光学测试设备
有线网络
远程射频单元 (RRU)
有源天线系统 mMIMO (AAS)

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	导通电阻(Ron)	3Ω
	工作电压	4.5V~44V；-22V~-4.5V
	导通电容(Con)	77pF
	导通时间(ton)	110ns

	属性	参数值
	关闭时间(toff)	80ns
	带宽	100MHz
	工作温度	-40℃~+125℃
	传播延迟(tpd)	450ps
	功能特性	双向模拟通道；故障保护；失效安全断开
	电荷注入	3pC
