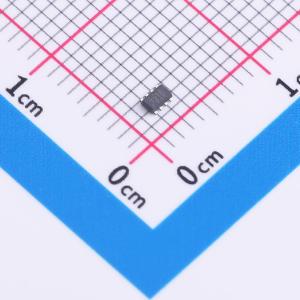

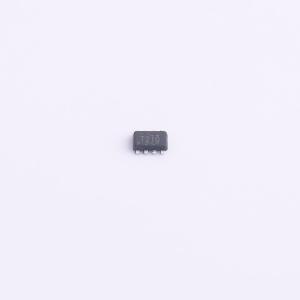

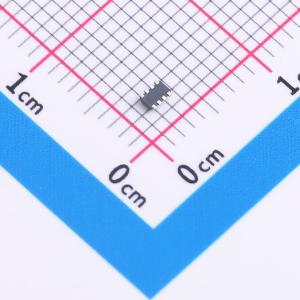

温馨提醒：图片仅供参考，商品以实物为准

TPS629210QDRLRQ1

1A、3V至17V汽车级低静态电流降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS629210-Q1 采用 SOT-583 封装的汽车类 3V 至 17V、1A、高效率和低 IQ 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS629210QDRLRQ1
商品编号: C2887322
商品封装: SOT-583-8
包装方式: 编带
商品毛重: 0.06823克(g)

商品参数

商品概述

汽车级TPS6292xx-Q1系列器件是高效、小巧且高度灵活的同步降压DC-DC转换器，易于使用。3 V至17 V的宽输入电压范围支持由12 V、5 V或3.3 V电源轨，或单节或多节锂离子电池供电的各种系统。TPS629210-Q1可配置为在强制PWM模式或可变频率（自动PFM）模式下以2.5 MHz或1 MHz运行。在自动PFM模式下，器件在轻载时自动转换到省电模式以保持高效率。4 μA的典型低静态电流即使在极小负载下也能提供高效率。德州仪器（TI）的自动效率增强（AEE）模式通过根据输入和输出电压自动调整开关频率，在整个工作范围内保持高转换效率，无需使用不同的电感器。除了选择开关频率特性外，MODE/S-CONF输入引脚还可用于选择外部和内部反馈分压器的不同组合，以及启用和禁用输出电压放电功能。在内部反馈配置中，FB/VSET引脚与地之间的电阻可用于在18种不同的输出电压选项中进行选择。

商品特性

符合汽车应用的AEC-Q100标准
工作结温范围为-40℃至150℃
人体模型（HBM）静电放电等级为2级
带电器件模型（CDM）静电放电等级为C4B级
提供功能安全相关文档，有助于功能安全系统设计
高效的DCS控制拓扑
内部补偿
PWM/PFM无缝转换
典型低静态电流为4 μA
输出电流高达1 A
高端导通电阻为250 mΩ，低端导通电阻为85 mΩ
输出电压精度为±1%
可配置输出电压选项
- 0.6 V至5.5 V的VFB外部分压器
- VSET内部分压器：在0.4 V至5.5 V之间有18种选项
通过MODE/S-CONF引脚实现灵活性
- 2.5 MHz或1.0 MHz开关频率
- 强制PWM或自动（PFM）省电模式，具备动态模式切换选项
输出放电功能可开启、关闭
无需外部自举电容
过流和过温保护
100%占空比模式
精确的使能输入
电源正常输出
与TPS629206-Q1和TPS629203-Q1器件引脚兼容
引脚间距为0.5 mm的8引脚SOT-5X3封装

应用领域

高级驾驶辅助系统（ADAS）
汽车信息娱乐系统和仪表盘
车身电子和照明系统
混合动力、电动和动力总成系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	400mV~5.5V
	输出电流	1A
	开关频率	1.25MHz；2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
