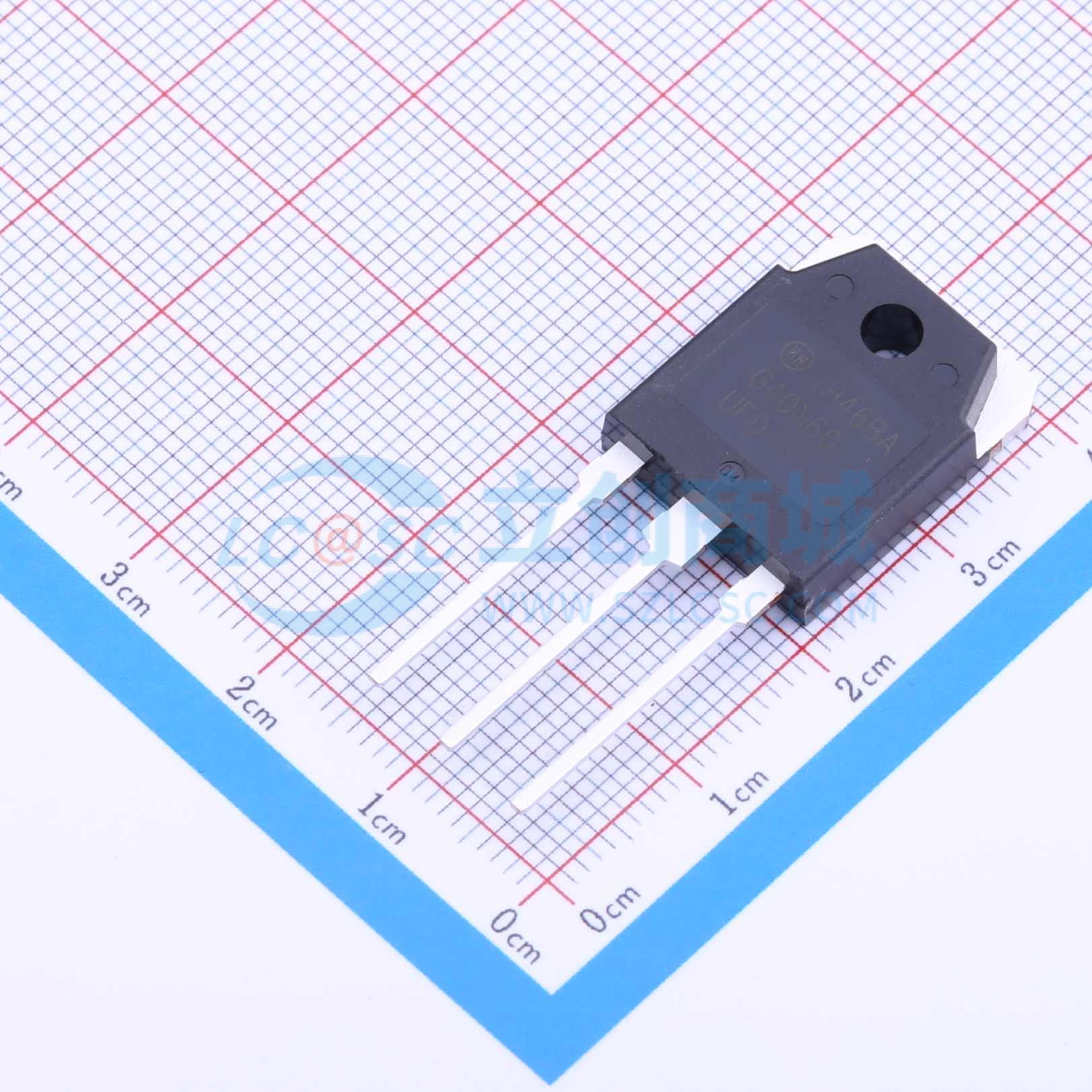

SGH40N60UFDTU
600V 40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Vce=600V，Ic=40A，Vce(sat)=2.1V
- 品牌名称
- onsemi(安森美)
- 商品型号
- SGH40N60UFDTU
- 商品编号
- C2716
- 商品封装
- TO-3P-3
- 包装方式
- 管装
- 商品毛重
- 6.833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 160W | |
| 输出电容(Coes) | 170pF | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2.6V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 3.5V@20mA | |
| 栅极电荷量(Qg) | 97nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.43nF | |
| 开启延迟时间(Td(on)) | 15ns | |
| 关断延迟时间(Td(off)) | 65ns | |
| 导通损耗(Eon) | 160uJ | |
| 关断损耗(Eoff) | 200uJ | |
| 反向恢复时间(Trr) | 42ns | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 50pF |
