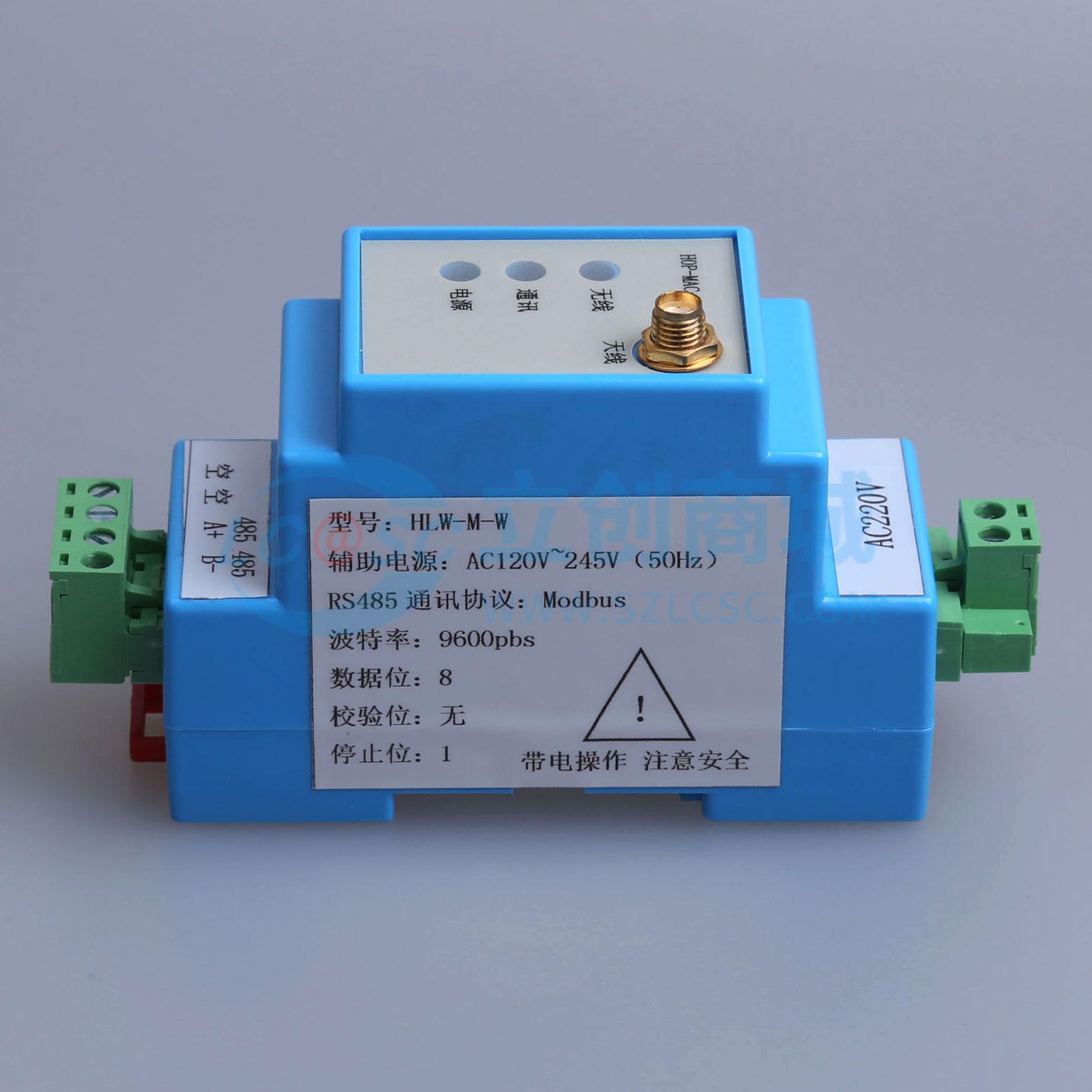

HLW-M-W

无线智能传感器主机集中器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 主机(集中器)和从机(从设备)之间通过无线传输进行数据的收集。所有组群内从机设备采集完数据通过无线传送给主机，主机集中给上行设备(网关或PC)通讯。
品牌名称: HOP(北京霍远)
商品型号: HLW-M-W
商品编号: C2880429
包装方式: 袋装
商品毛重: 88.63克(g)

商品参数

商品概述

主机（集中器）和从机（从设备）之间通过无线传输进行数据的收集。所有组群内从机设备采集完数据通过无线传送给主机，主机集中给上行设备（网关或PC）通讯。主机模块主要为二次开发配合使用，功能同主机功能完全一样，主机（集中器）模块接收到从机（从设备）测量的数据，通过RS485或232（TTL）接口转发给PC机或网关，从机定期采集测量数据通过无线转发给主机（集中器）模块，供电电源可选3.3V或5V。主机（集中器）与上行设备通讯采用标准MODBUS - RTU协议，默认地址0xFE(254)。

商品特性

天线默认配吸盘天线，如需更换成棒型天线需订货时说明
L、N为集中器的供电AC220V，A、B为RS485通讯接口
主机接收到从机测量的数据，通过RS485接口将数据转发给PC机或网关，从机定期采集测量数据通过无线转发给主站
主站模块尺寸图及管脚定义可根据用户需求进行模块PCB尺寸调整
主机与上行设备通讯采用标准MODBUS - RTU协议，默认地址0xFE(254)
1号从机寄存器起始地址从00201开始，每1个从机对应30个寄存器存放从机实时数据，从机编号为1~200号，计算方法(从机编号 - 1)*30 + 201 = 从机起始寄存器地址
被测线缆电压大于170V时可以检测到线缆的带电状态

应用领域

数据收集
数据转发
二次开发

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	-
	工作电压	3.3V~5V
	隔离电压(Vrms)	2kVrms
	灵敏度	-
	待机电流	-

	属性	参数值
	工作温度	-30℃~+70℃
	带宽	-
	电流端电阻	-
	响应时间(tr)	-
	双向电流检测	-
	功能特性	-
